Мощные широкополосные СВЧ-усилители

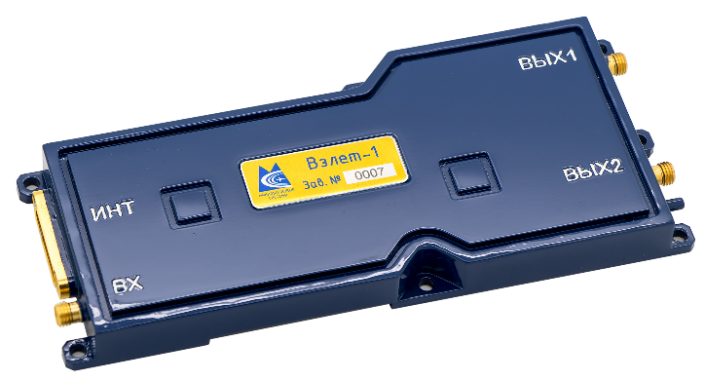

Взлет-1

1 – 4 ГГц / 16 Вт / 50 дБ

Взлет-1 – широкополосный СВЧ усилитель мощности диапазона частот 1 – 4 ГГц с двумя синфазными выходами и выходной мощностью 16 Вт, коэффициентом усиления 50 дБ и неравномерностью коэффициента усиления ±1.4 дБ. Взлет-1 построен на основе современной GaAs и GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.

Основные особенности

  • Два синфазных выхода
  • Выходная мощность каждого канала более 16 Вт
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0.9дБ – 27.9дБ)
  • Встроенные детекторы выходной мощности
  • Встроенный скоростной модулятор питания (300 нс)
  • Температурная компенсация усиления

Применение:

  • Телекоммуникационные системы
  • Измерительное оборудование
  • Широкополосная радиотелеметрия
  • Системы связи
  • Волоконная оптика

Электрические параметры @ T=25°C, VDC =+27 В,  Zs=ZL=50 Ом

Параметры

Обозначение

Мин.

Тип.

Макс.

Ед. изм.

Рабочий диапазон частот

BW

1



4

ГГц

Выходная мощность насыщения

Psat

14

18



Вт

Выходная мощность при Pвх= 0 dBm

P0dBm

14

17



Вт

Коэффициент усиления в линейном режиме

Gss

45

50

55

дБ

Неравномерность АЧХ

DG



±1.4

±2.0

дБ

Изменение усиления в диапазоне -55…+60°C

DGt





5

дБ

КСВН вход / выход

VSWR In/Out



1.8 / 1.8

2.0 / 2.0



Напряжения питания по цепям 1 / 2 / 3

VDC1/VDC2/VDC3

26 / 8,5 / -9,5

27 / 9 / -9

30 / 9.5 / -8.5

В

Потребляемый ток @Psat по цепям 1 / 2 / 3

IDD1/IDD2/IDD3





5.0 / 1.0 / 0.3

A



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

157.6 x 69.6 x 14

мм

Макс.

Масса

0.29

кг

Макс.

СВЧ соединители

SMA (f)





Вводы питания, модуляции, управления

ИНТ: Розетка 31 контакт, Micro-D, MIL-PRF-83513





Охлаждение

Внешний теплоотвод

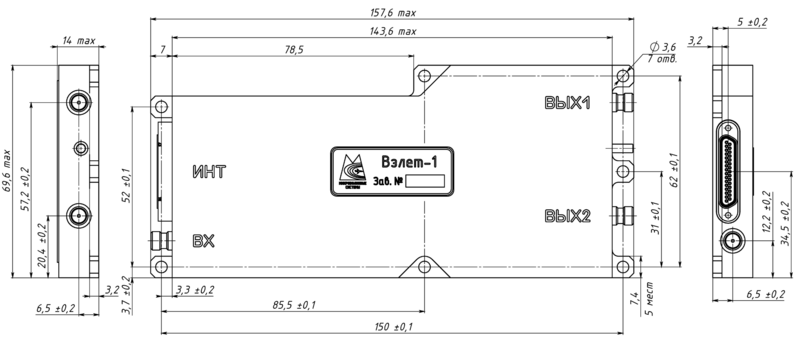

Габаритный чертеж


Документация

Техническое описание (pdf)
