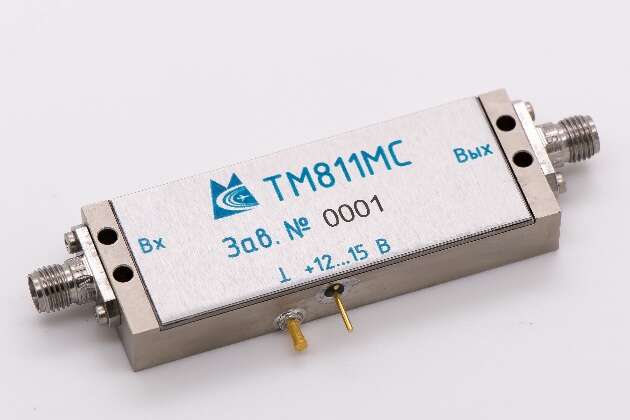

ТМ811МС
Описание
Модуль TM811MC представляет собой широкополосный малошумящий усилитель мощности с высоким динамическим диапазоном, работающий в диапазоне частот 8-11 ГГц. TM811MC построен на основе GaAs технологии в герметичном корпусе, обеспечивающем надежную работу в различных условиях окружающей среды.
Основные характеристики
- КСВН входа/выхода = 1.4 (тип.)
- Коэффициент усиления = 29 (тип.)
- Низкий коэффициент шума: не более 2 дБ
- Точка пересечения третьего порядка по выходу: не менее 33 дБм
- Герметичный газонаполненный корпус
- Российская разработка
Электрические параметры при T=25°C, 50 Ом
|
Параметры |
Обозначение |
Мин. |
Тип. |
Макс. |
Ед. изм. |
|---|---|---|---|---|---|
|
Рабочий диапазон частот |
ΔF |
8 |
|
11 |
ГГц |
|
Коэффициент усиления в линейном режиме |
Кр |
27 |
|
31 |
дБ |
|
Неравномерность АЧХ |
DКp |
|
±0.75 |
|
дБ |
|
Выходная мощность @ компрессия 1 дБ |
Р-1 |
+23 |
+25 |
|
дБм |
|
Точка пересечения 3-го порядка по выходу |
IP3 |
|
+33 |
|
дБм |
|
Коэффициент шума |
Кш |
|
|
2 |
дБ |
|
КСВН входа /выхода |
КСВН |
|
1.5 |
1.8 |
|
|
Напряжение питания |
VDC |
+12 |
|
+15 |
В |
|
Ток потребления |
Iп |
|
450 |
|
мА |

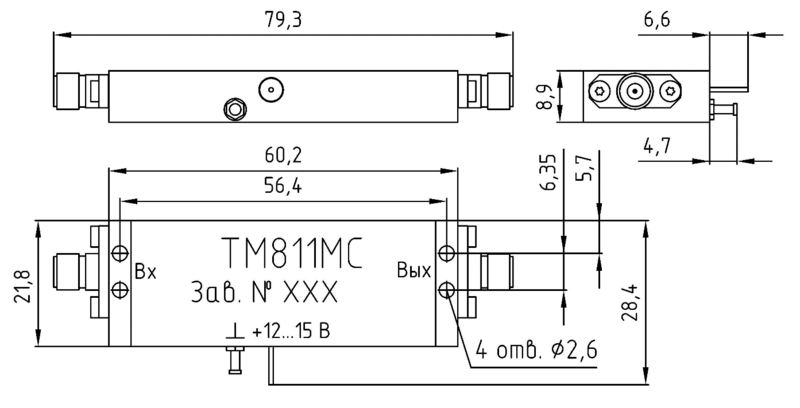

Габаритный чертеж
