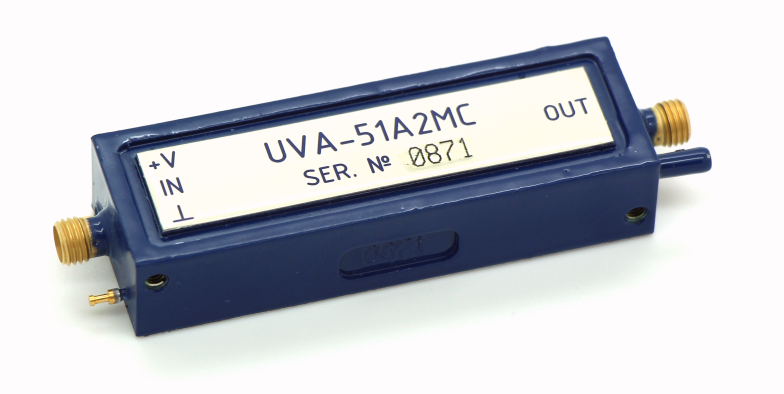

UVA-51A2MC
Усилитель UVA-51A2MC – новый универсальный широкополосный усилитель, заменяющий ранее выпускавшуюся линейку усилителей UV (UVA-51A1MC, UVM-51A1MC, UVA-51A2.1MC, UVN-32.0MC, UVN-32.1MC) знакомую нашим заказчикам на протяжении многих лет. Предназначен для усиления непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 18 ГГц. Усилитель построен на основе современных МИС на GaAs, обеспечивает высокое и равномерное усиление в широкой (до декады) полосе частот, широкий динамический и температурный диапазоны, малый коэффициент шума. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, применением высоконадежных комплектующих ведущих мировых производителей, герметичностью конструкции. Усилитель спроектирован для различных промышленных применений: измерительная техника, оптоволоконные системы связи и т.д.
Основные особенности
- Мультиоктавная мгновенная полоса
- Малые габариты и масса
- Термокомпенсация
- Однополярное питание
- Встроенный стабилизатор питания
- Тонкопленочная ГИС технология
- Высокая надежность и стойкость к ВВФ
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ при T=25°C, 50 Ом
|
Параметры |
Обозначение |
Мин. |
Макс. |
Ед. изм. |
|---|---|---|---|---|
|
Рабочий диапазон частот |
Δf |
2 |
18 |
ГГц |
|
Коэффициент шума |
NF |
|
4.7 |
дБ |
|
Выходная мощность в непрерывном режиме |
Psat |
100 |
|
мВт |
|
Выходная мощность при компрессии 1 дБ |
P1dB |
50 |
|
мВт |
|
Коэффициент усиления в линейном режиме |
Gss |
34 |
40 |
дБ |
|
Неравномерность АЧХ |
DG |
|
4.0 |
дБ |
|
Изменение усиления в диапазоне -60…+75°C |
DGt |
|
±2.0 |
дБ |
|
КСВН входа и выхода |
VSWR in/out |
|
<2.0 |
|
|
Напряжение питания 1 |
VDC+ |
7.1 |
9.5 |
В |
|
Ток потребления по цепи питания 1 |
I+ |
|
350 |
мА |
ПАРАМЕТРЫ КОНСТРУКЦИИ
|
Параметры |
Значения |
|---|---|
|
Габаритные размеры |
81 x 22,2 x 14,5 мм |
|
Масса |
55 г |
|
СВЧ соединители |
Тип IX ГОСТ 20265-83 |
|
Вводы питания, модуляции, управления |
Паяные контакты |
|
Охлаждение |
Кондуктивное, от боковых стенок корпуса на элементы блока |
УСЛОВИЯ ЭКСПЛУАТАЦИИ
|
Параметры |
Обозначение |
Мин. |
Макс. |
Ед. изм. |
|---|---|---|---|---|
|
Диапазон температур эксплуатации |
Tc |
-60 |
+75 |
°C |
|
Диапазон температур транспортирования |
Tstg |
-60 |
+85 |
°C |
|
Относительная влажность при Т=35°C |
RH |
98 |
|
% |

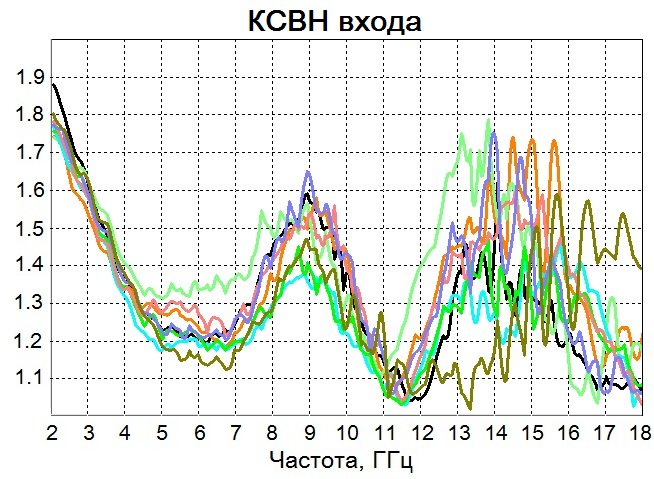

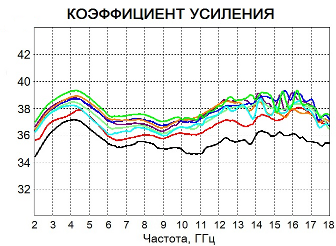

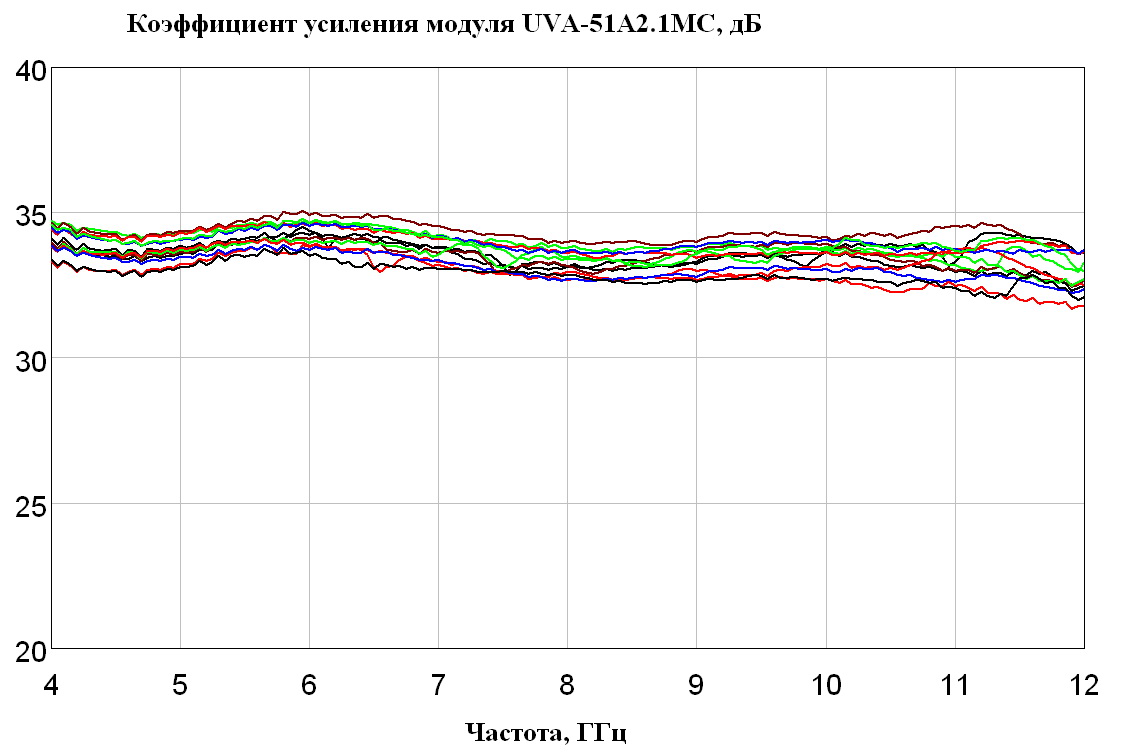

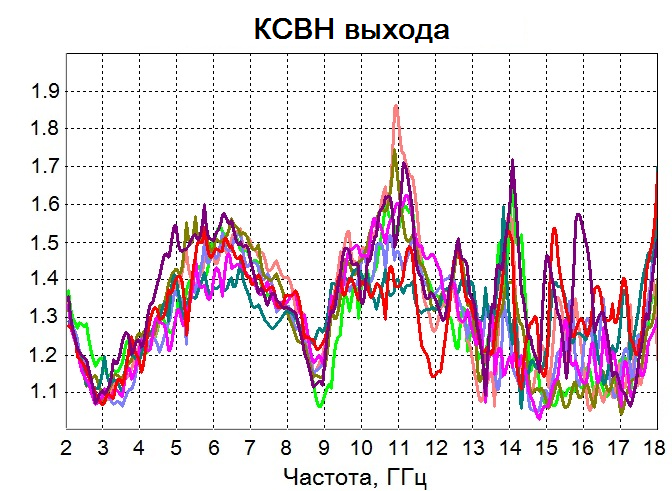

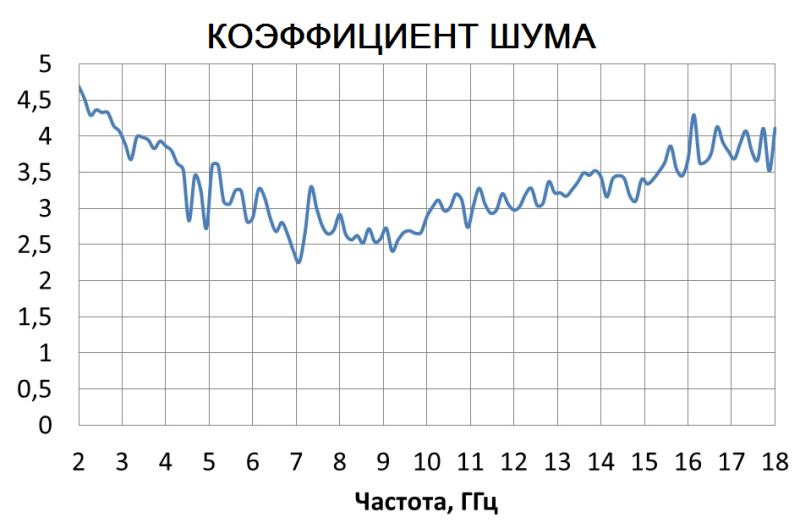

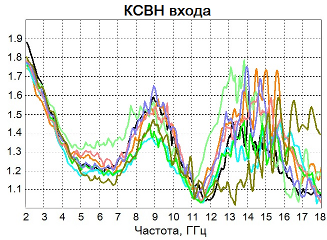

ТИПОВЫЕ ХАРАКТЕРИСТИКИ
 |
 |
|
 |
 |
|

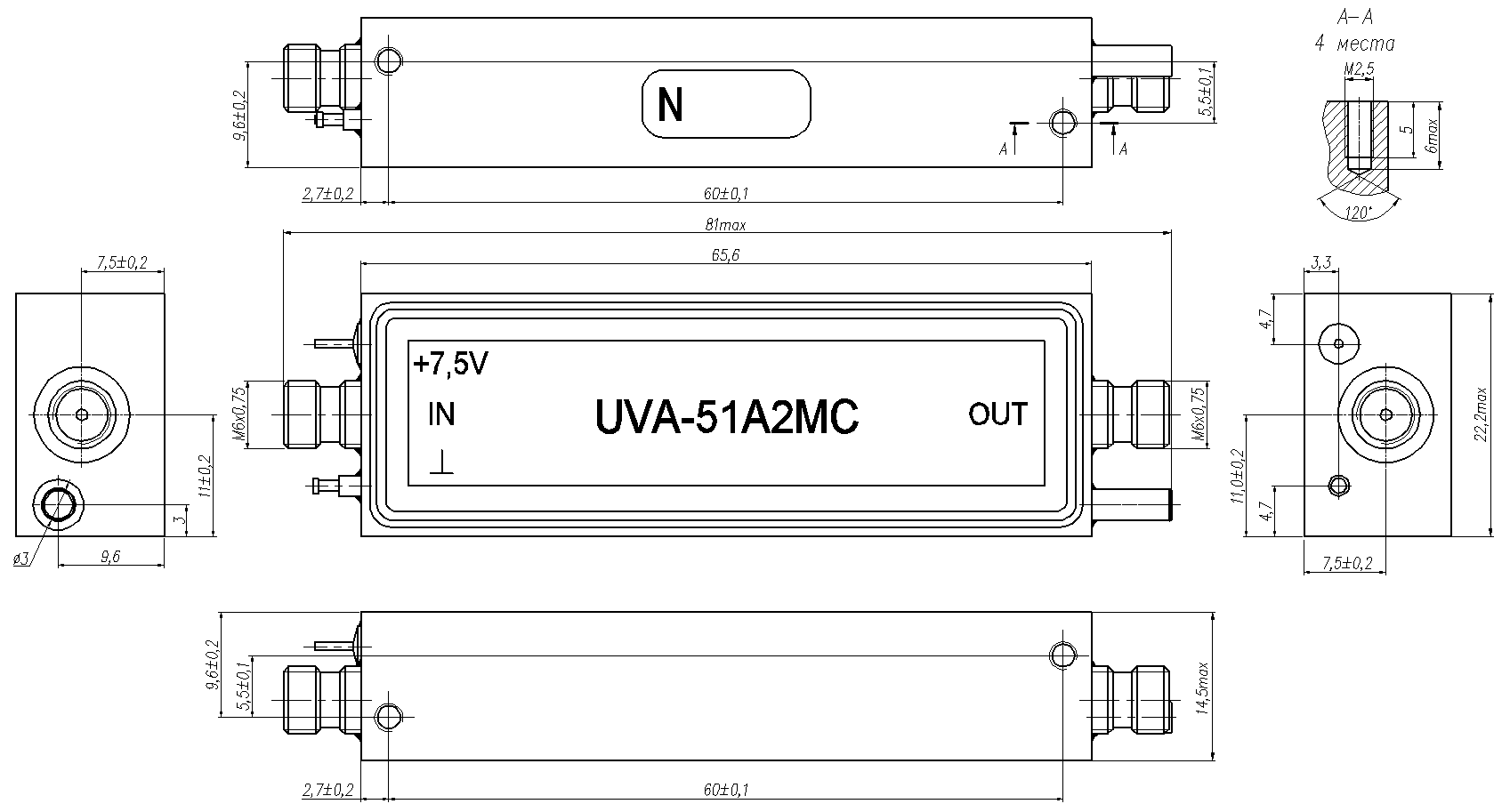

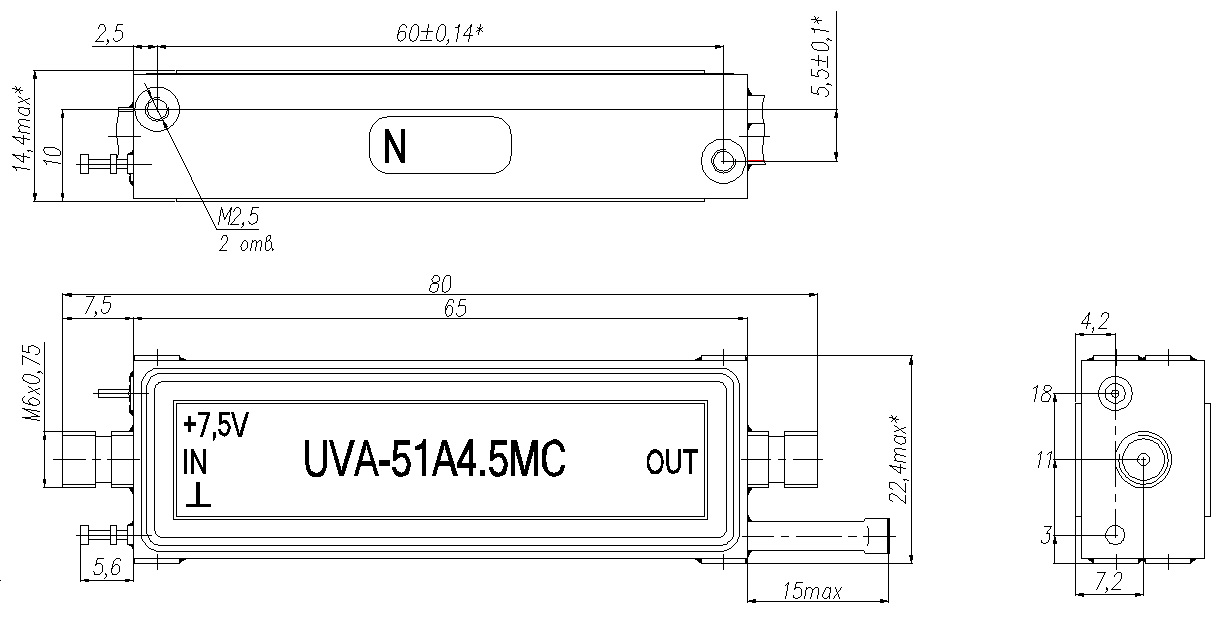

ГАБАРИТНЫЙ ЧЕРТЕЖ
 |
