АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Малошумящие широкополосные СВЧ-усилители

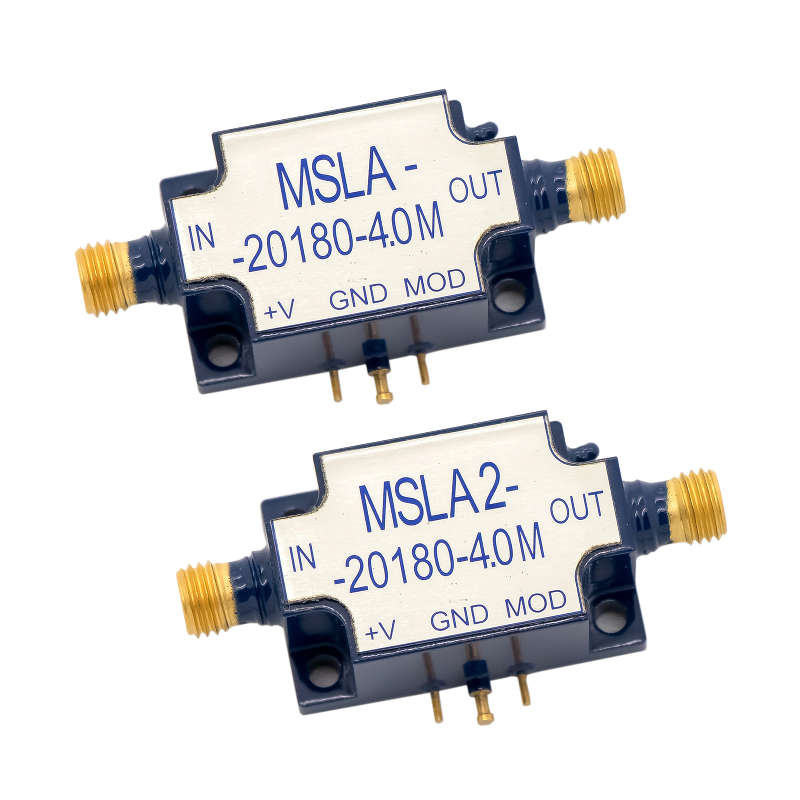

Серия малошумящих СВЧ усилителей MSLA

Серия малошумящих СВЧ усилителей (МШУ) MSLA 2 – 18 ГГц / Кш 4.0 дБ / 12-24 дБ.

Усилители серии MSLA предназначены для усиления непрерывных, импульсных и модулированных сигналов в диапазонах частот от 2 до 18 ГГц. Усилители построены на основе современных монолитных интегральных схем, что обеспечивает высокое и равномерное усиление в широкой (до декады) полосе частот, широкий динамический и температурный диапазоны, низкий коэффициент шума. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.



Основные особенности

  • Мультиоктавная мгновенная полоса
  • Малые габариты и масса
  • Встроенный скоростной (50нс) модулятор питания (опция М)
  • Однополярное питание
  • Тонкопленочная ГИС технология
  • Высокая надежность и стойкость к ВВФ
  • Вариант негерметичного полоскового исполнения ГИС (опция G)



Электрические параметры при T=25°C, 50 Ом

Параметры

Обозначение

MSLA-20180-4.0

(M, G)

MSLA2-20180-4.0M

Ед. изм.

Рабочий диапазон частот

BW

2 - 18

2 - 18

ГГц

Коэффициент шума

Nf

< 4.0

< 4.5

дБ

Выходная мощность в непрерывном режиме

Psat

> 30

> 30

мВт

Выходная мощность при компрессии 1 дБ

P1dB

> 15

> 15

мВт

Коэффициент усиления в линейном режиме

Gss

12 - 14

24 - 28

дБ

Неравномерность АЧХ

DG

< 2.0

< 4.0

дБ

Изменение усиления в диапазоне -40...+85°C

DGt

±1.5 (тип)

±3.0 (тип)

дБ

КСВН входа и выхода

VSWR in/out

< 2.5

< 2.5



Напряжение питания

VDC+

+7.1... +9.5

(+6 для ГИС)

+7.1...+9.5

В

Ток потребления

I+

< 90

< 180

мА



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

42 х 22 х 14 (корпусной) / 12 х 7.5 х 1.8 (ГИС)

мм

макс

Масса

15 (корпусной) / 0.8 (ГИС)

г

макс

СВЧ соединители

3.5/1.52 (корпусной) / полосковые (ГИС)





Вводы питания, модуляции

Паяные контакты (корпусной) / полосковый (ГИС)





Охлаждение

Не требуется (корпусной) / корпус модуля (ГИС)







Условия эксплуатации

Параметры

Обозн.

Мин.

Тип.

Макс.

Ед. изм.

Диапазон температур эксплуатации

Tc

-40



+85

°C

Диапазон температур транспортирования

Tstg

-60



+85

°C

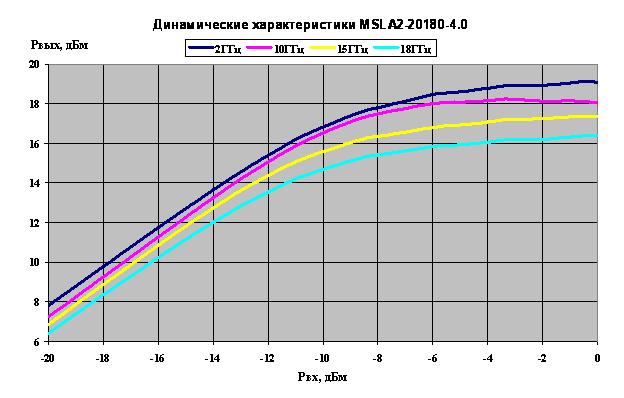

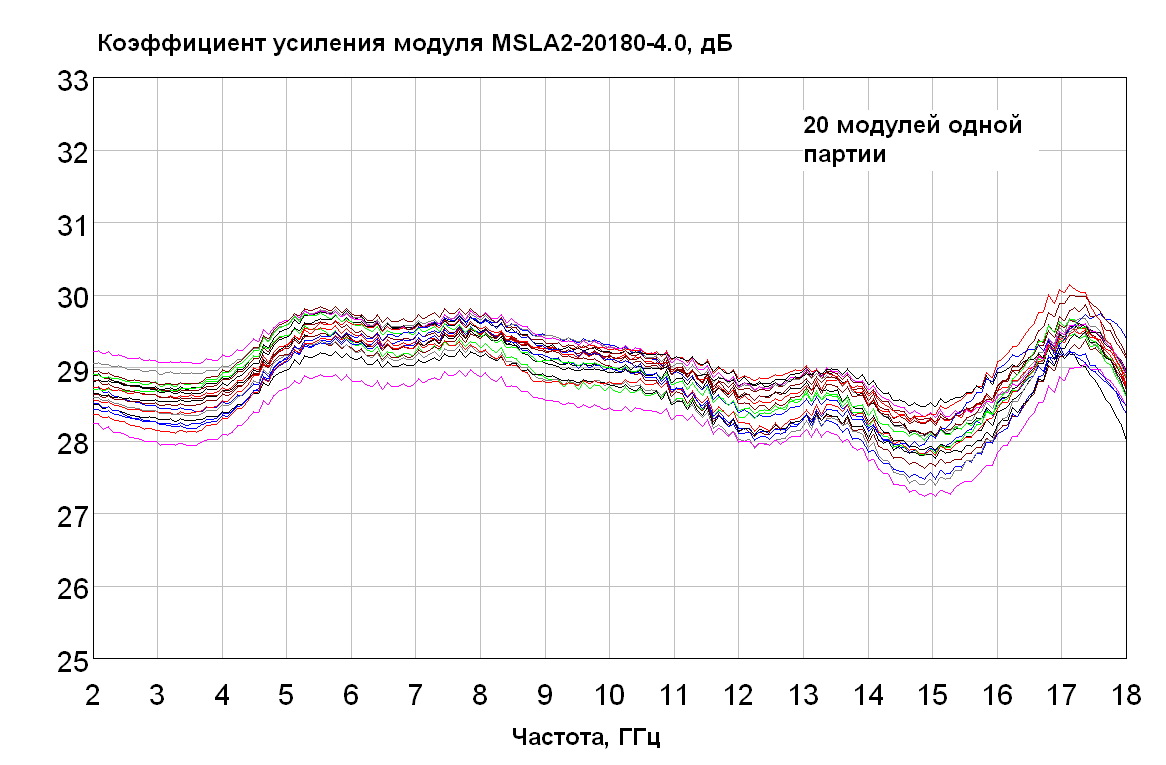

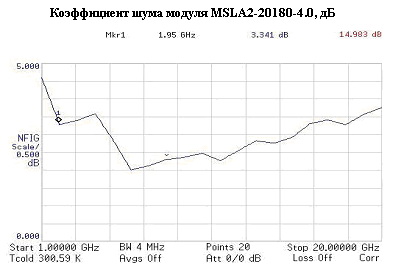

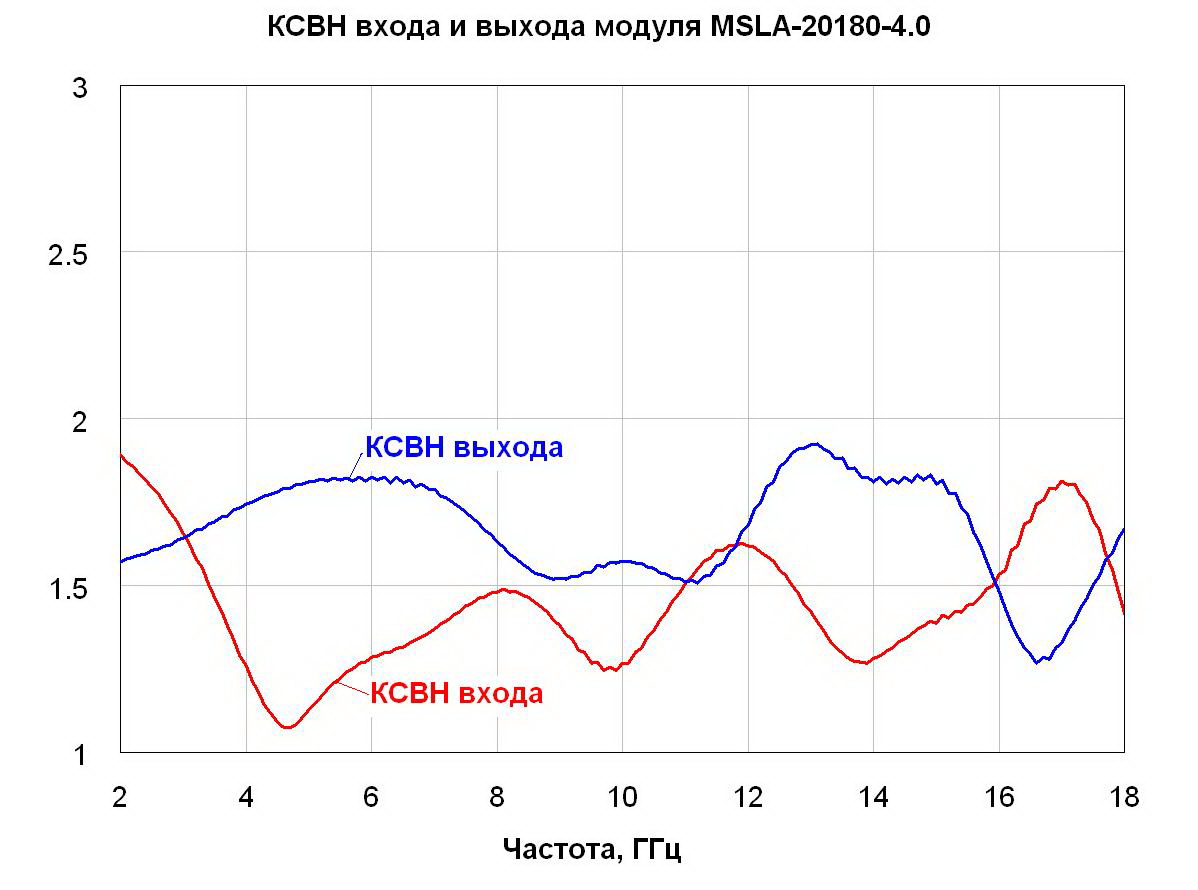

Типовые характеристики



Габаритный чертеж

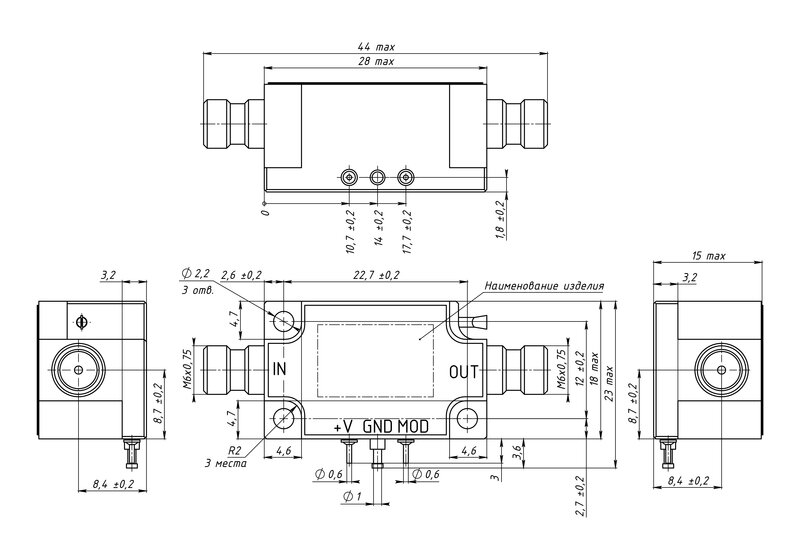

Корпусной вариант

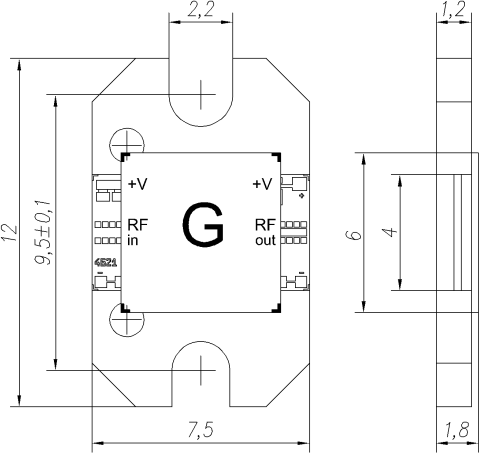

Вариант ГИС


Условное обозначение при заказе

Модуль MSLA-20180-4.0G
Модуль MSLA-20180-4.0M
Модуль MSLA2-20180-4.0M

Документация

Техническое описание
