РМ24-С8

Усилитель PM24-C8 предназначен для усиления непрерывных, импульсных и модулированных сигналов в S-диапазоне. Усилитель построен на основе современных GaAs гетероструктурных мощных транзисторов, что обеспечивает высокую выходную мощность в октавной полосе частот, высокое и равномерное усиление, широкий динамический и температурный диапазоны, высокую линейность передаточной характеристики. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, эффективными схемами согласования и суммирования мощности, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией.

Основные особенности

Транзисторный класса А/АВ
Октавная мгновенная полоса
Малые габариты и масса
Возможность модуляции выходной мощности и тока
Температурная компенсация усиления
Высокая идентичность АЧХ и ФЧХ
Встроенный детектор выходной мощности
Тонкопленочная ГИС технология
Высокая надежность и стойкость к ВВФ

Электрические параметры при t=25°C, vdc+ =+9 В, vdc- = -5 В, 50 Ом

Параметры	Обозн.	Мин.	Тип.	Макс.	Ед. изм.
Рабочий диапазон частот	BW	2.0		4.0	ГГц
Выходная мощность в непрерывном режиме	P_sat	22	25		Вт
Входная мощность при заданной P_sat	P_in		5		мВт
Выходная мощность при компрессии 1 дБ	P_1dB	18	20		Вт
Коэффициент усиления в линейном режиме	G_ss	38	40	42	дБ
Неравномерность АЧХ	DG		±1.0	±1.5	дБ
Изменение усиления в диапазоне -40...+70°C	DGt		±0.75	±1.5	дБ
КСВН входа и выхода	VSWR in/out			2:1
Уровень гармоник при мощности P_sat	Pnw		-25	-12	дБс
Фазовая неидентичность	Dφ		±12	±20	градусов
Время нарастания/спада выходной мощности	Tr		100	200	нс
Напряжение питания 1	VDC+	8.6	9	10.5	В
Ток потребления по цепи питания 1	I+		13	15	А
Напряжение питания 2	VDC-	-4.7	-5	-5.5	В
Ток потребления по цепи питания 2	I-		-0.2	-0.3	А

Параметры конструкции

Параметры	Значения	Ед. изм.	Огранич.
Габаритные размеры	223 x 100 x 22,5	мм	макс
Масса	0.87	кг	макс
СВЧ соединители	3.5/1.52 (СРГ50-751ФВ) или SMA(f)
Вводы питания, модуляции, контроля	Паяные контакты
Охлаждение	Внешний теплоотвод

Техническое описание

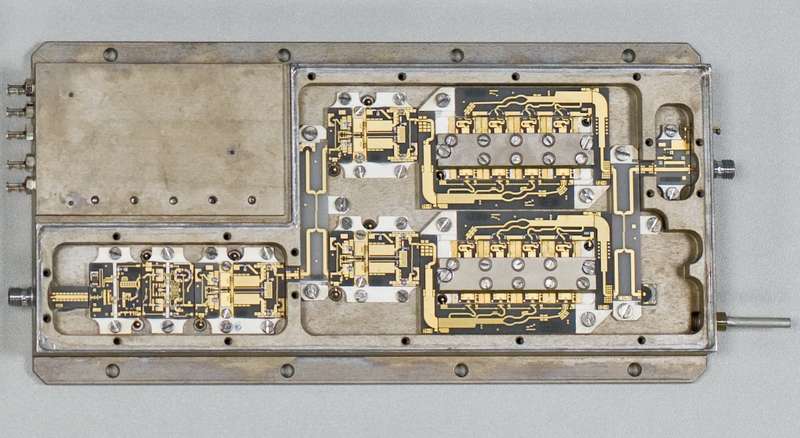

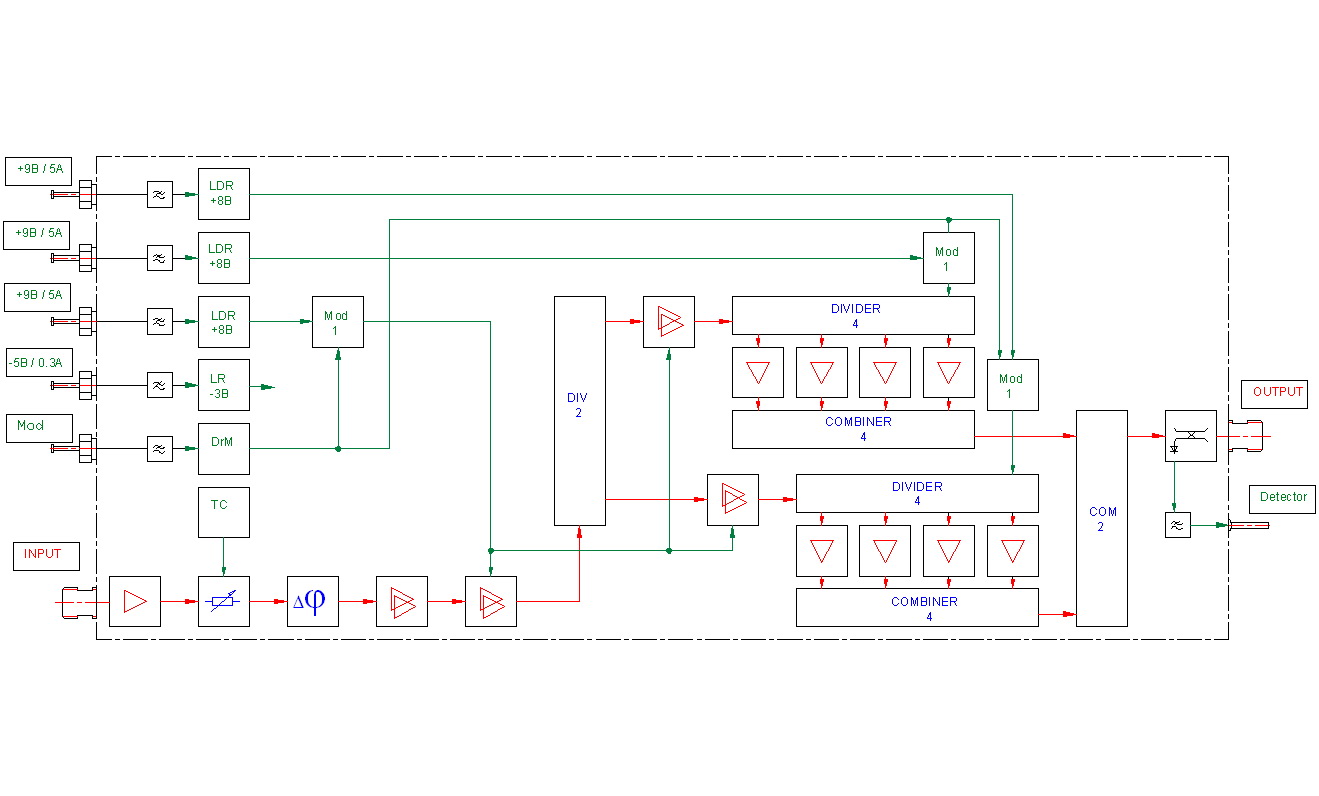

Усилитель PM24-C8 построен по структурной схеме, приведенной ниже.

Входной сигнал усиливается однотранзисторным каскадом и подается на управляемый аттенюатор, напряжение управления которым формируется схемой термокомпенсации. Далее сигнал проходит через фазовый корректор и усиливается двумя балансными каскадами. После этого сигнал разделяется на два канала квадратурным делителем, усиливается балансными каскадами и подается на выходные каскады, состоящие из четырех усилительных элементов каждый. Выходные сигналы последних суммируются квадратурным сумматором и через направленный детектор поступают на выход усилителя. Первые два каскада питаются постоянным напряжением, на последующие питание подается через модуляторы, обеспечивающие возможность быстрого (задержка включения 200 нс, длительности фронтов 100 нс) включения и выключения, чем обеспечивается импульсная модуляция выходного сигнала с коэффициентом передачи в паузе -50 дБ. Управление модуляцией - уровнями ТТЛ/КМОП, входное сопротивление 3 кОм . Уровень контрольного сигнала детектора 0.5-0.6 В при выходной мощности 15 Вт. Все питающие напряжения стабилизированы. Порядок включения и выключения питающих напряжений произвольный. СВЧ узлы выполнены по ГИС-технологии с использованием кристаллов GaAs MESFET и HFET-транзисторов.

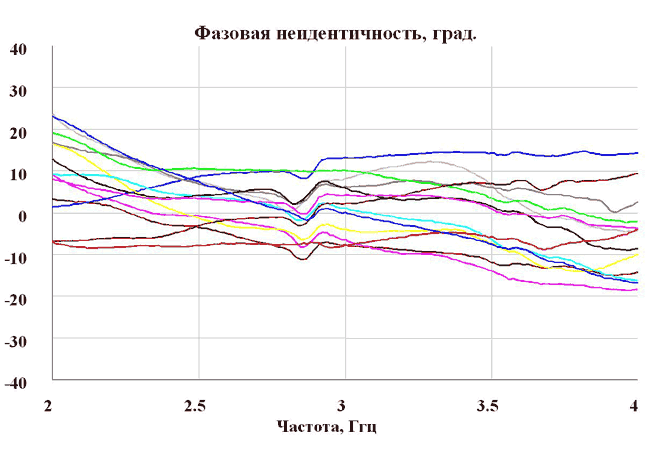

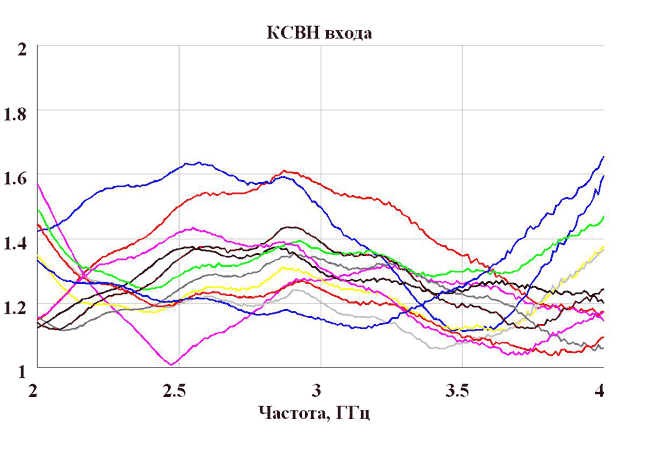

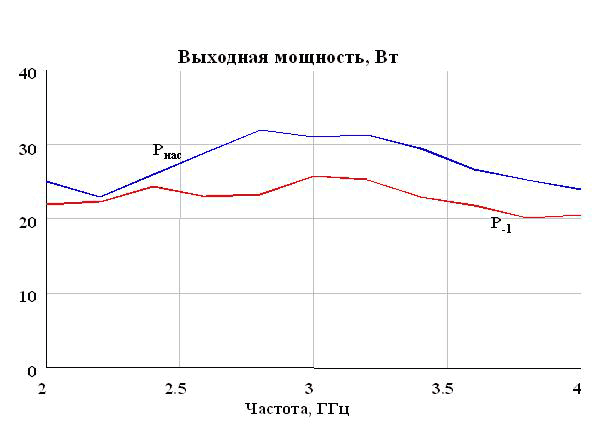

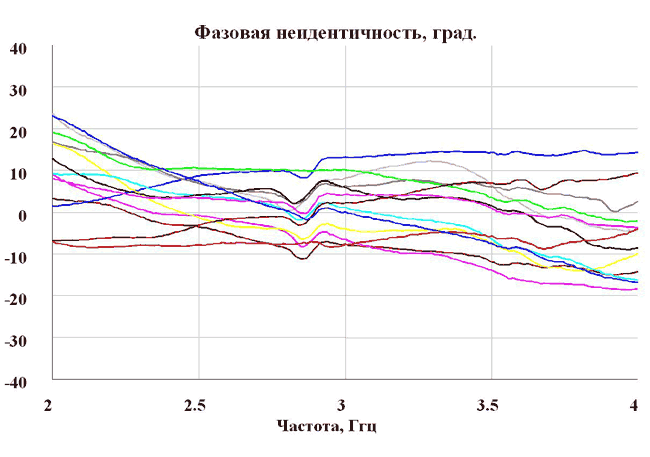

Типовые характеристики

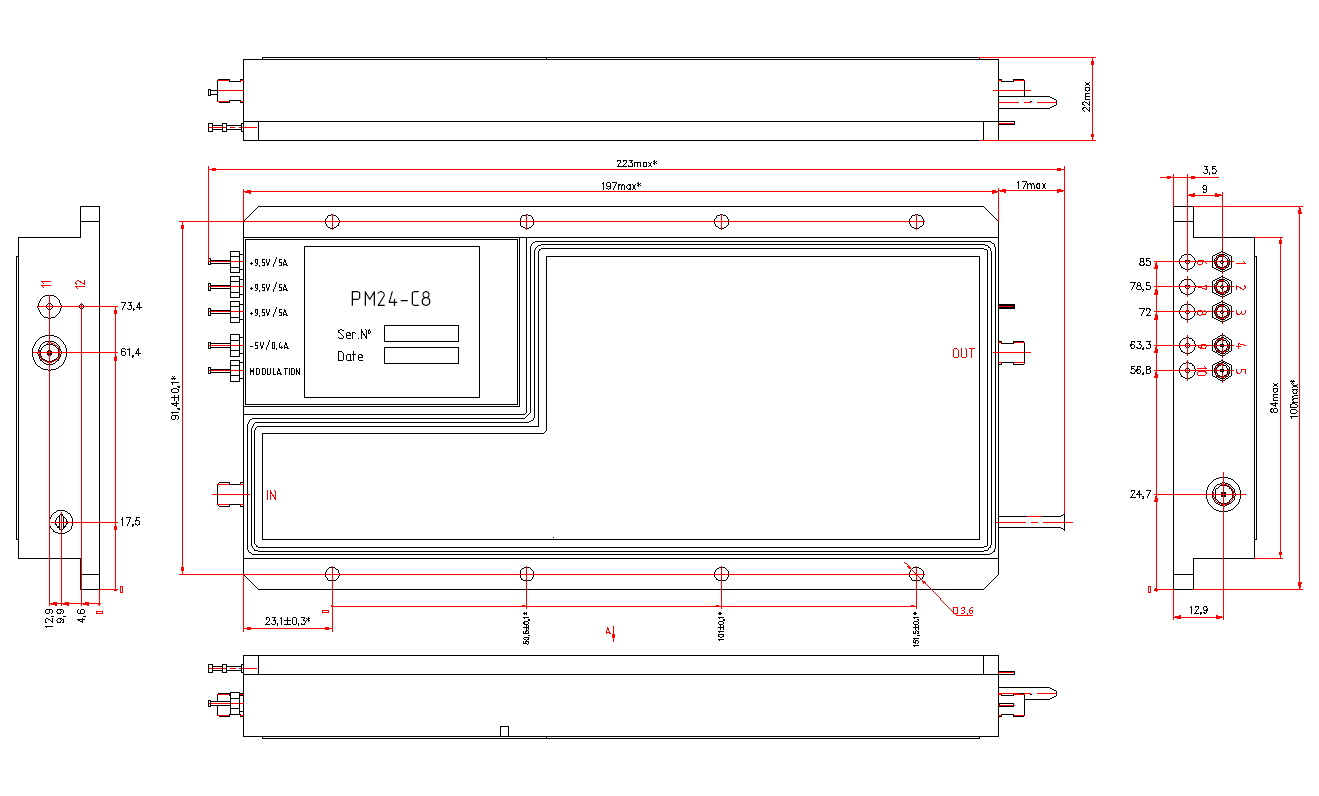

Габаритный чертеж
