Мощные широкополосные СВЧ-усилители

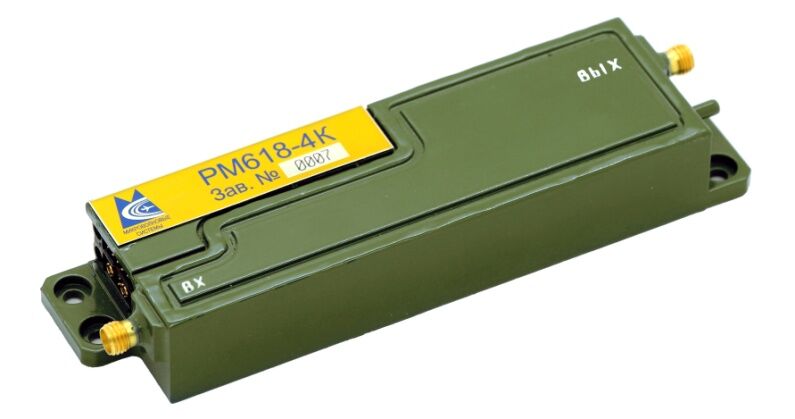

РМ618-4К

Усилитель РМ618-4К предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 6 до 18 ГГц. Модуль построен на основе современных GaAs-транзисторов, монолитных и гибридных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Усилитель предназначен для применения в качестве выходного канального усилителя в твердотельных передатчиках, аппаратуре ЭМС-тестирования, измерительных комплексах и т.д.

Основные особенности

  • Мгновенная полоса 1.5 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0.9дБ ÷ 27.9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ



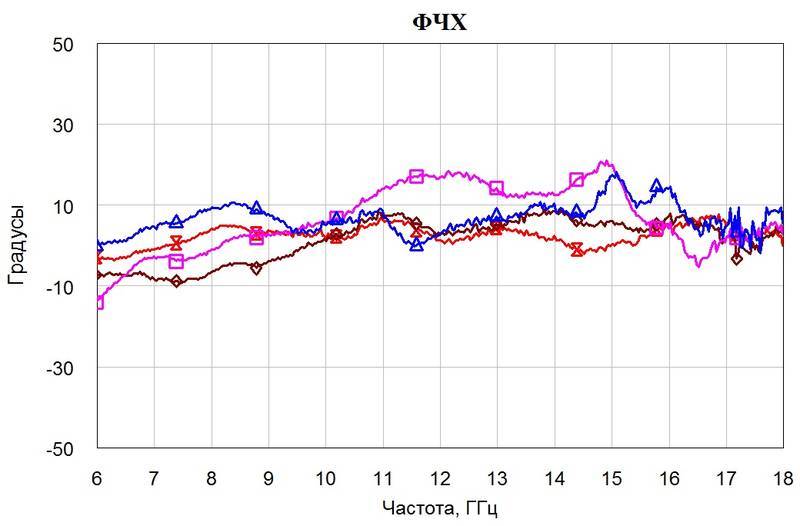

Электрические параметры при  T=25°C, VDC+ =+9 В, VDC- = -9 В, 50 Ом

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

C

6

18

ГГц

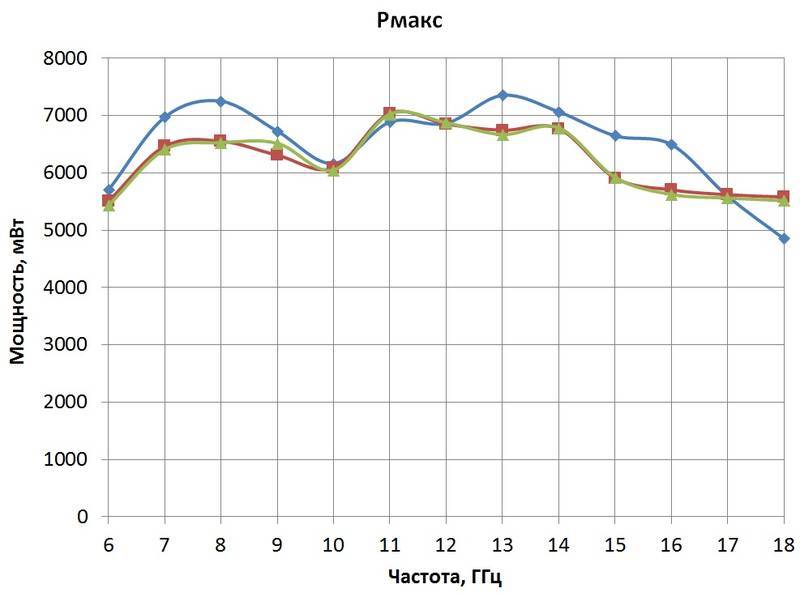

Выходная мощность в непрерывном режиме

Psat

5



Вт

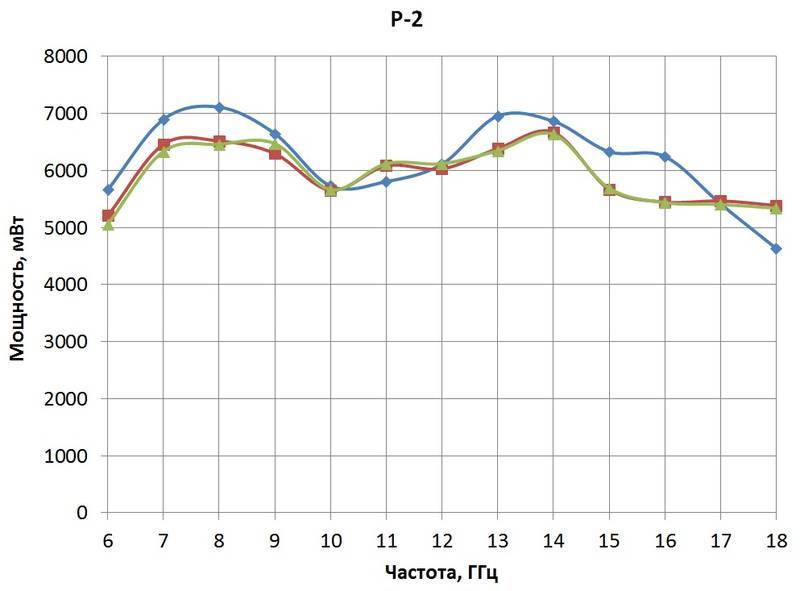

Выходная мощность при компрессии 2 дБ

P2dB

4



Вт

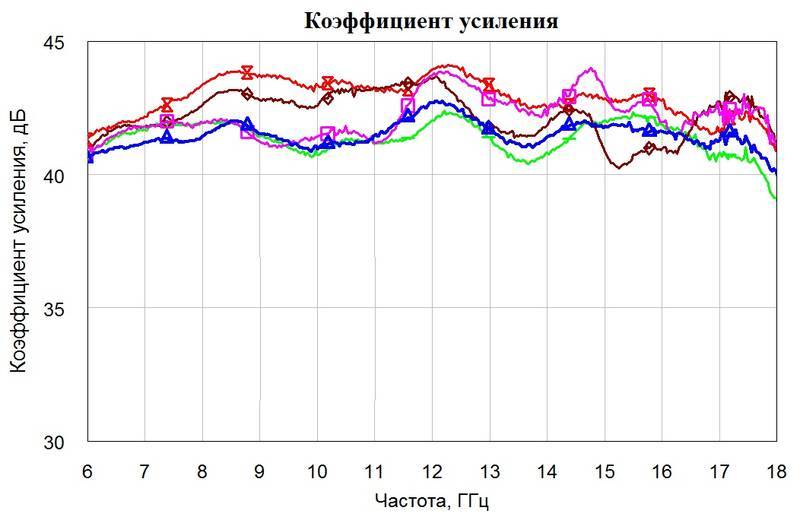

Коэффициент усиления в линейном режиме

Gss

39

48

дБ

Неравномерность АЧХ

DG



5

дБ

Изменение усиления в диапазоне -60...+60°C

DGt



±2.0

дБ

КСВН входа и выхода

VSWR in/out



<2.5



Напряжение питания 1

VDC+

8.6

10

В

Ток потребления по цепи питания 1

I+



6.0

А

Напряжение питания 2

VDC-

-10

-8.6

В

Ток потребления по цепи питания 2

I-



<0.2

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

129,0 x 35,0 x 21,0

мм

макс

Масса

<0.25

кг

макс

СВЧ соединители

3.5/1.52 (СРГ50-751ФВ) или SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод

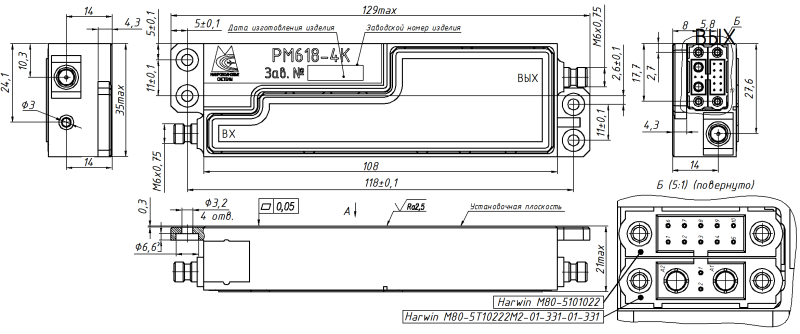

Габаритный чертеж


Условное обозначение при заказе

Прибор РМ618-4К МКШУ.460871.011 ТУ

Документация

Техническое описание
