РМ818-1
Усилитель РМ818-1 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазоне частот от 8 до 18 ГГц. Модуль построен на основе современных GaAs-транзисторов, монолитных и гибридных интегральных схем, обеспечивающих высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Усилитель предназначен для применения в качестве выходных канальных усилителей в твердотельных передатчиках, а также в измерительной технике, аппаратуре ЭМС-тестирования и т.д.
Основные особенности
- Октавная мгновенная полоса
- Малые габариты и масса
- Цифровое 4-разрядное управление усилением
- Тонкопленочная ГИС и МИС технология
- Встроенный детектор выходной мощности
- Встроенный скоростной (300 нс) модулятор питания
- Температурная компенсация усиления
- Нормированные ФЧХ
- Высокая надежность и стойкость к ВВФ
Электрические параметры при T=25°C, VDC+ =+9 В, VDC- = -6 В, 50 Ом
|
Параметры |
Обозн. |
Мин. | Макс. |
Ед. изм. |
|---|---|---|---|---|
|
Рабочий диапазон частот |
DF |
8 |
18 |
ГГц |
|
Выходная мощность в режиме насыщения |
Psat |
2,0 |
|
Вт |
|

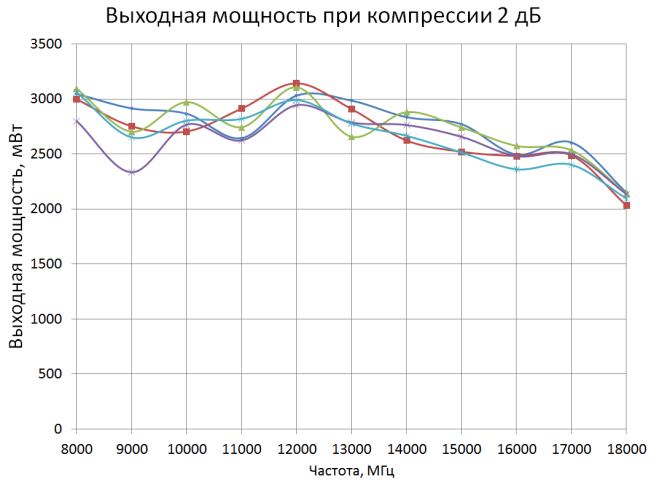

Выходная мощность при компрессии 2 дБ |
P2dB |
1,8 |
|
Вт |
|

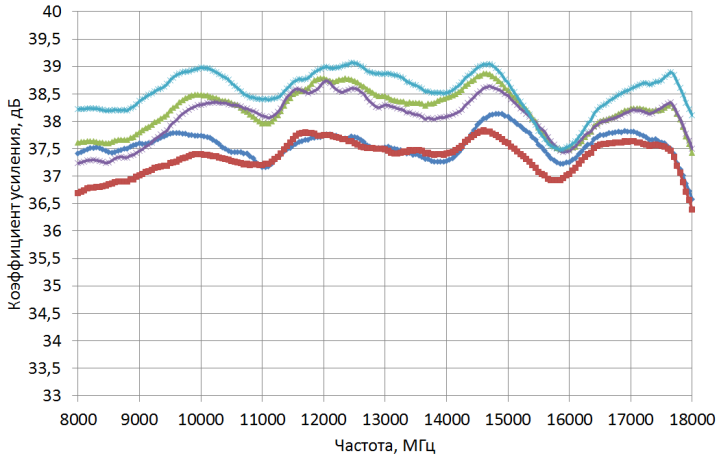

Коэффициент усиления в линейном режиме |
Gss |
34 |
43 |
дБ |
|
Неравномерность АЧХ |
DG |
|
±2 |
дБ |
|
Изменение усиления в диапазоне -60…+60°C |
DGt |
|
±1,5 |
дБ |
|
КСВН входа и выхода |
VSWR in/out |
|
<2,5 |
|
|

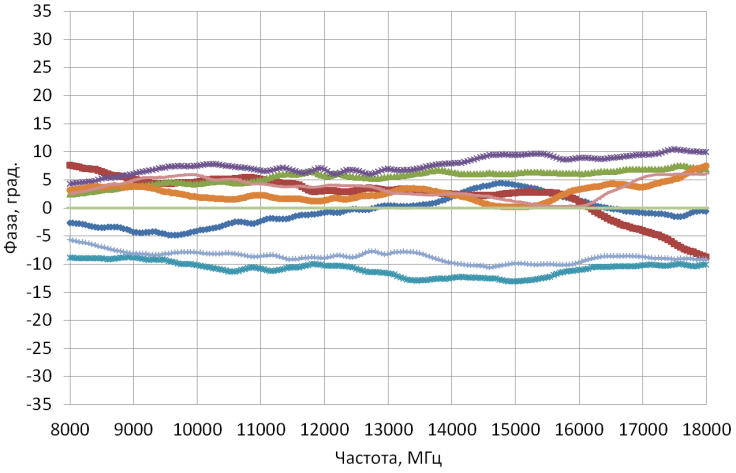

Фазовая неидентичность |
Dφ |
|
±25 |
градусов |
|
Напряжение питания 1 |
VDC+ |
8,6 |
10 |
В |
|
Ток потребления по цепи питания 1 |
I+ |
|
2,6 |
А |
|
Напряжение питания 2 |
VDC- |
-5,7 |
-6,3 |
В |
|
Ток потребления по цепи питания 2 |
I- |
|
<0,2 |
А |
Параметры конструкции
|
Параметры |
Значения |
Ед. изм. |
Огранич. |
|---|---|---|---|
|
Габаритные размеры |
91,2 x 37,8 x 17 |
мм |
макс |
|
Масса |
<0,13 |
кг |
макс |
|
СВЧ соединители |
3,5/1,52 (СРГ50-751ФВ) или SMA(f) |
|
|
|
Вводы питания, модуляции, управления |
Паяные контакты |
|
|
|
Охлаждение |
Внешний теплоотвод |
|
|

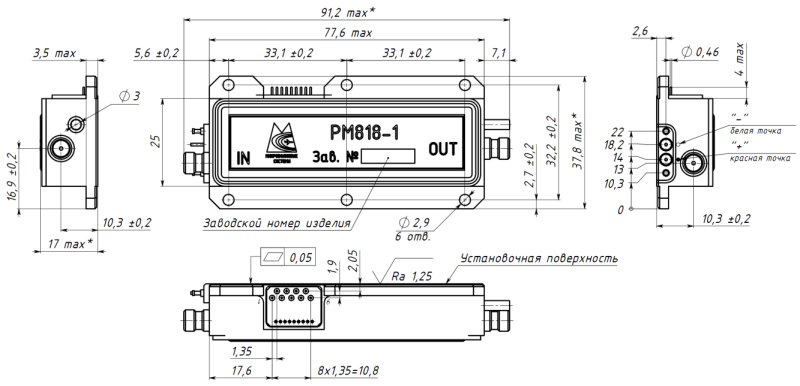

Габаритный чертеж
