АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

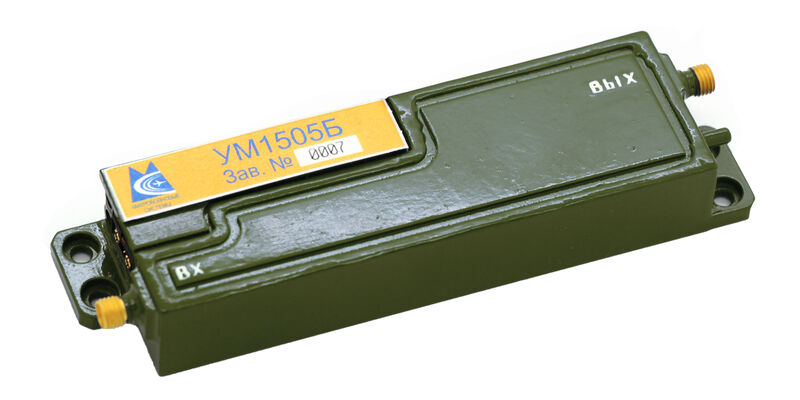

УМ1505Б

Прибор УМ1505Б предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 8 до 18 ГГц. Прибор построен на основе современных GaAs транзисторов, монолитных интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Усилитель спроектирован для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

  • Мгновенная полоса 1,25 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ



Электрические параметры при  T = 25 °C, VDC+ =+9 В , VDC- = -9 В, 50 Ω

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

8

18

ГГц

Выходная мощность в непрерывном режиме при снижении усиления не более, чем на 2 дБ

P-2

5



Вт

Коэффициент усиления в линейном режиме

Gss

39

48

дБ

Неравномерность АЧХ

DG



5,0

дБ

Изменение усиления в диапазоне -40…+60°C

DGt



5,0

дБ

КСВН входа и выхода

VSWR in/out



2,0/2,5



Фазовая неидентичность



±25

градусов

Напряжение питания 1

VDC+

8,5

9,5

В

Ток потребления по цепи питания 1

I+



6,0

А

Напряжение питания 2

VDC-

-9,5

-8,5

В

Ток потребления по цепи питания 2

I-



0,1

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

129,0 x 35,0 x 21,0

мм

макс

Масса

0,25

кг

макс

СВЧ соединители

3,5/1,52 (СРГ50-751ФВ) или SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод

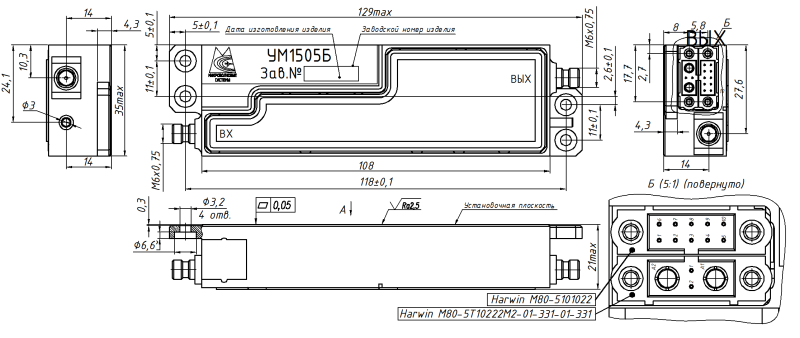

Габаритный чертеж


Условное обозначение при заказе

Прибор УМ1505Б МКШУ.460871.030 ТУ

Документация

Техническое описание

Дополнительная информация

Публикации. Cовременные твердотельные СВЧ-модули. Новые разработки компании "Микроволновые системы"
