АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

УМ1535А

0,8 – 2,5 ГГц / 40 Вт / 54 дБ

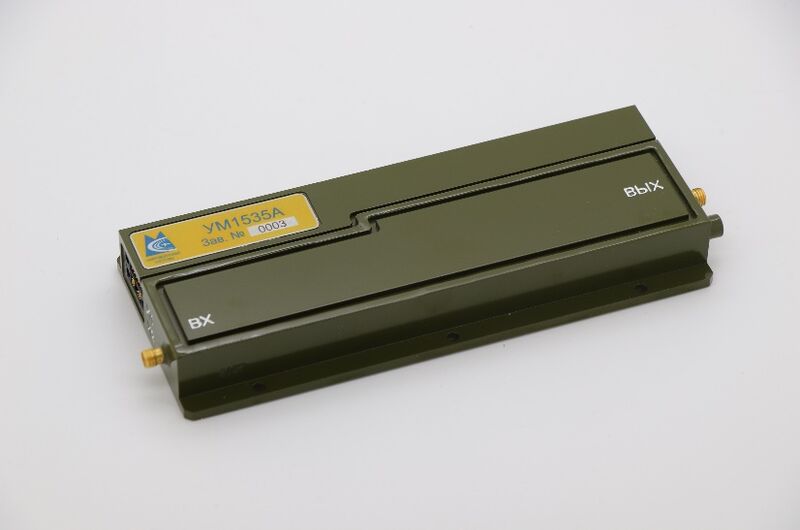

Прибор УМ1535А – СВЧ усилитель мощности диапазона частот 0,8 – 2,5 ГГц с выходной мощностью не менее 40 Вт, коэффициентом усиления 54 дБ и неравномерностью коэффициента усиления ±1.5 дБ. Усилитель построен на основе современной GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.

Основные особенности

  • Выходная мощность 40 Вт
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0.9дБ – 15.5дБ)
  • Встроенный детектор выходной мощности
  • Встроенный скоростной модулятор питания (300 нс)
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ

Применение:

  • Радиопередающие устройства
  • Телекоммуникационные системы
  • Измерительное оборудование
  • Широкополосная радиотелеметрия
  • Системы связи
  • Волоконная оптика

Электрические параметры @ T=25°C, VDC1 =+27 В, VDC2 =-9 В, Zs=ZL=50 Ом

Параметры

Обозначение

Мин.

Тип.

Макс.

Ед. изм.

Рабочий диапазон частот

BW

0.8



2.5

ГГц

Выходная мощность при Pвх=1 мВт

P0dBm

40

55



Вт

Коэффициент усиления в линейном режиме

Gss

48

54

58

дБ

Неравномерность АЧХ

DG



±1.0

±1.5

дБ

КСВН вход / выход

VSWR In/Out





2.0 / 2.0



Напряжение питания 1

VDC1

26

27

30

В

Потребляемый ток@ Psat

I1





6

A

Напряжение питания 2

VDC2

-9.5

-9.0

-8.5

В

Потребляемый ток@ Psat

I2





0.2

A



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

180.0 x 70.0 x 22.0

мм

макс

Масса

0.5

кг

макс

СВЧ соединители

СРГ-50-751ИрФВ





Вводы питания, модуляции, управления

Harwin М80-5101022

Harwin М80-5Т10222М2-01-331-01-331





Охлаждение

Внешний теплоотвод

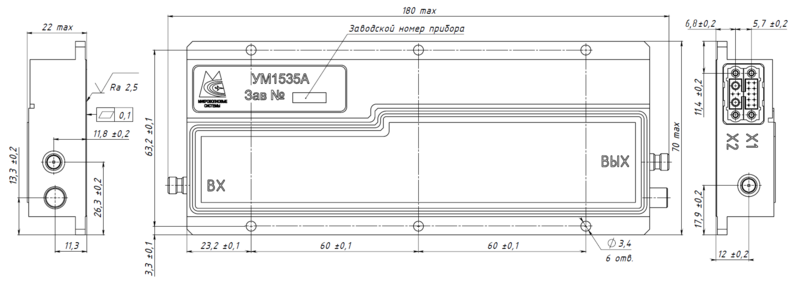

Габаритный чертеж

УМ1535А


Условное обозначение при заказе

Прибор УМ1535А МКШУ.460871.030 ТУ

Документация

Техническое описание

Дополнительная информация

Мощные широкополосные усилители. УМ1535Б
