Мощные широкополосные СВЧ-усилители

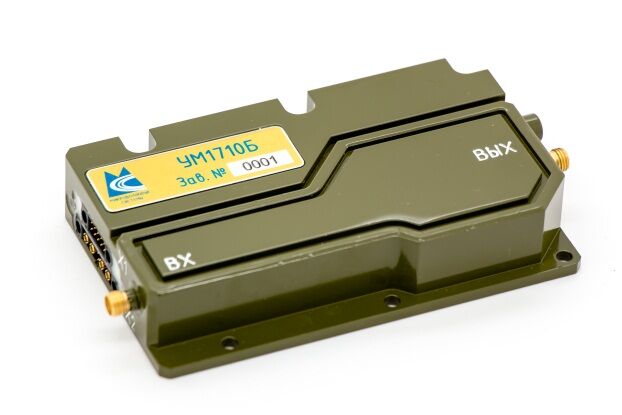

УМ1710Б

Усилитель УМ1710Б предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 5 до 18 ГГц. Прибор построен на основе современной GaAs и GaN технологии, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

  • Мгновенная полоса 2 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ



Электрические параметры при  T = 25 °C, VDC1+ =+27 В, VDC2+ =+9 В , VDC3- = -9 В, 50 Ω

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

5

18

ГГц

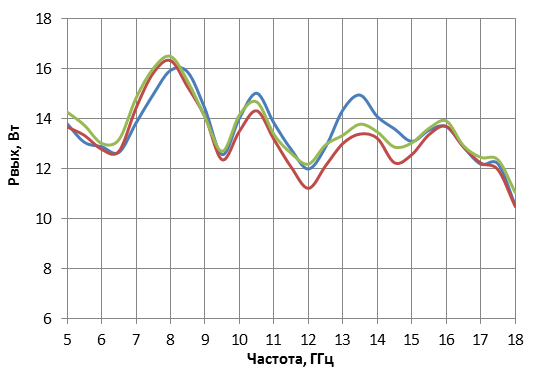

Выходная мощность

Pout

10



Вт

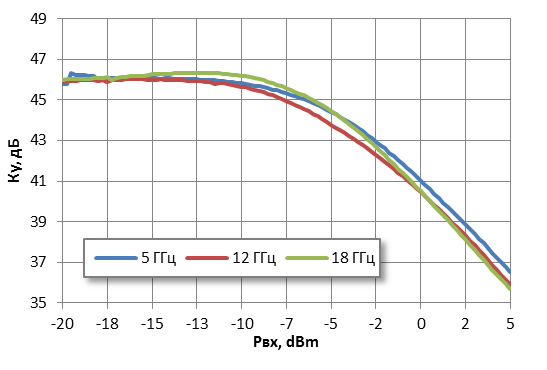

Коэффициент усиления в линейном режиме

Gss

42

50

дБ

Неравномерность АЧХ

DG



4,0

дБ

Изменение усиления в диапазоне -40…+60°C

DGt



3,0

дБ

КСВН входа и выхода

VSWR in/out



2,2/2,0



Напряжение питания 1

VDC1+

26

30

В

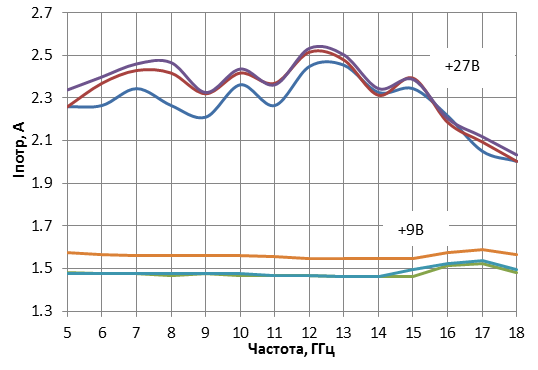

Ток потребления по цепи питания 1

I1+



2,6

А

Напряжение питания 2

VDC2+

8,5

9,5

В

Ток потребления по цепи питания 2

I2+



1,7

А

Напряжение питания 3

VDC3-  -9,5  -8,5  В
Ток потребления по цепи питания 3  I3-    0,1  А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

121,0 x 64,2 x 20,0

мм

макс

Масса

0,28

кг

макс

СВЧ соединители

3,5/1,52 (СРГ50-751ФВ) или SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод

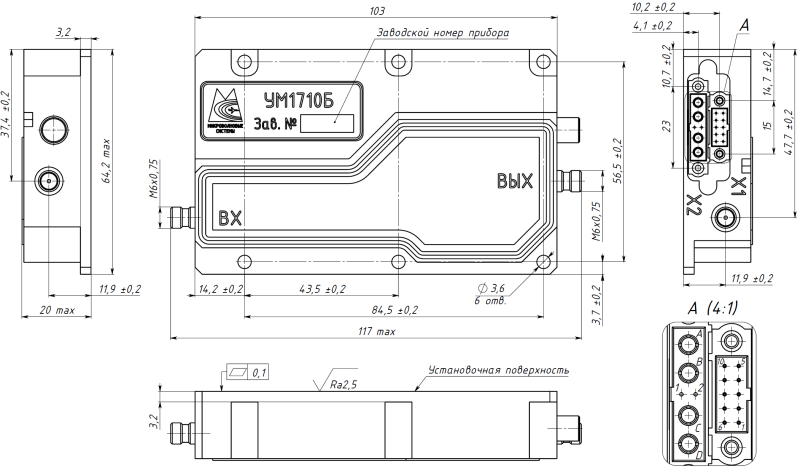

Габаритный чертеж


Условное обозначение при заказе

Прибор УМ1710Б МКШУ.460871.041 ТУ

Документация

Техническое описание

Назначение выводов

Дополнительная информация

Публикации. Усилитель СВЧ мощности диапазона 5 – 18 ГГц с выходной мощностью более 10 Вт
