Импульсные усилители мощности

М1603В

ВРЕМЕННО НЕ ПРОИЗВОДИТСЯ

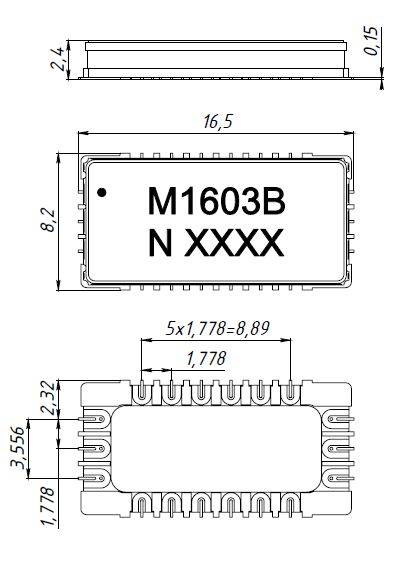

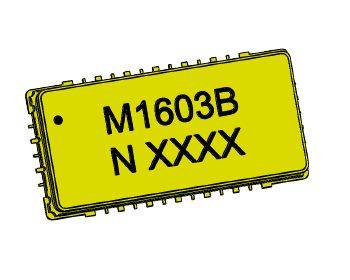

Усилительный модуль Х-диапазона в металлокерамическом корпусе для поверхностного монтажа.

8,5 – 9,7 ГГц / 13 Вт

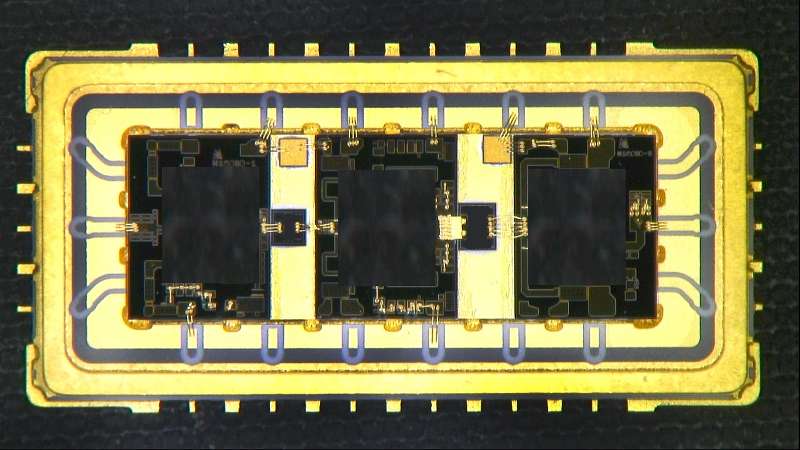

Усилительный модуль М1603B предназначен для усиления импульсных сигналов в диапазоне частот от 8.5 до 9.7 ГГц. Модуль построен по двухкаскадной схеме на основе современных GaN транзисторов. Высокие технические параметры и надежность обеспечены использованием современной технологии пассивных интегральных схем на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Модуль предназначен для применения в предварительных и оконечных каскадах импульсных передающих устройств  Х-диапазона.



Основные особенности

  • Высокая выходная импульсная мощность: Pвых.имп = 13 Вт (тип.) при Pвх.имп = 0,5 Вт
  • Высокий КПД: PAE = 33% (тип.)
  • Широкая полоса рабочих частот:  от 8.5 до 9.7 ГГц
  • Входной и выходной импедансы согласованы с волновым сопротивлением 50 Ом
  • Герметичный газонаполненный корпус
  • Новая разработка

Условное обозначение при заказе

Модуль М1603В МКШУ.460871.056 ТУ

Документация

Техническое описание
