Интегральные микросхемы СВЧ усилителей

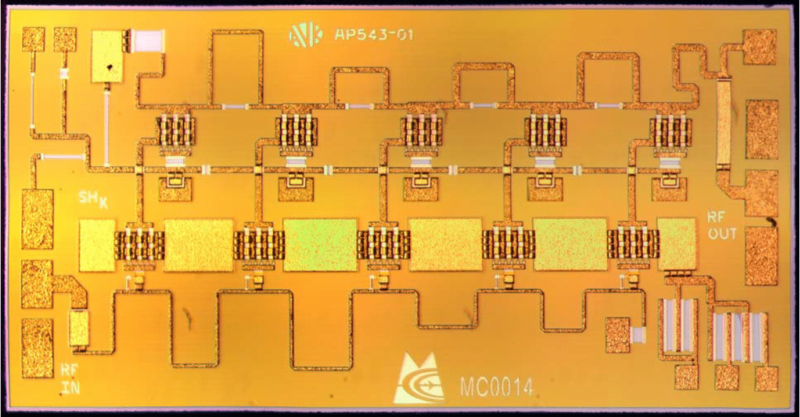

МС0014

2.0 – 20.0 GaAs усилитель мощности

Описание

МС0014 - монолитная интегральная схема, широкополосный GaAs усилитель средней мощности с коэффициентом усиления 11 дБ и однополярным питанием.

Основные особенности:

  • Рабочий диапазон частот: ΔF= 2 to 20 GHz
  • Малосигнальный коэффициент усиления: Gss = 11 dB
  • Напряжение питания: VDC =8 V
  • Выходная мощность: Р-1= 24 dBm
  • Размер кристалла: 2.34 х 1.16 х 0.1 mm3



Основные электрические характеристики (Т=25°С)

Наименование параметра

Обозначение

Единица измерения

Значение

Примечание

Не менее

Не более

Диапазон рабочих частот

Δf

ГГц

2

20



КСВН вход / выход

КСВН

1,7 / 2,8



Коэффициент усиления в линейном режиме

Ку

дБ

10

13



Напряжение питания

VDD

В

5

8



Ток потребления

IDD

мА

320



Выходная мощность Р-1

Р-1

дБм

23

F=2 ГГц

23

F=10 ГГц

21

F=20 ГГц


Документация

Техническое описание (pdf)

Рекомендации по монтажу

Дополнительная информация

MC0014 (Power Amplifier MMICs)
