МС4000

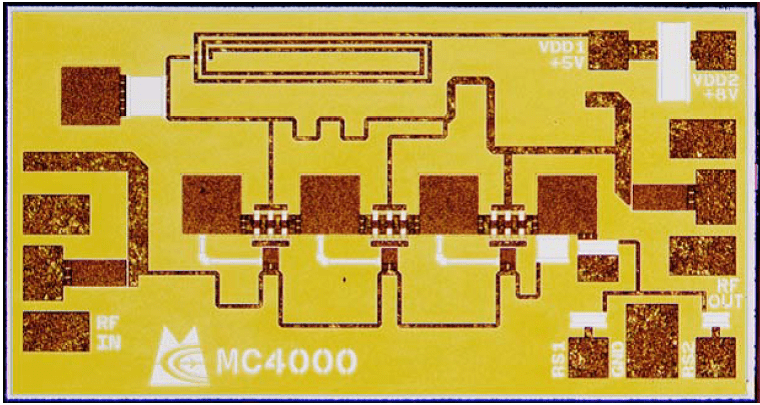

МС4000 - монолитная интегральная схема, широкополосный GaAs усилитель средней мощности с коэффициентом усиления 9 дБ и однополярным питанием.
Основные особенности:
- Рабочий диапазон частот: ΔF = 2 to 18 ГГц
- Малосигнальный коэффициент усиления: Ку = 9 дБ
- Напряжение питания: Vdd = 8 В
- Выходная мощность: Р-1 = 19 дБм
- Размер кристалла: 1.89 х 1 х 0.1 мм3
Основные электрические характеристики @ Т=25°С
|
Наименование параметра |
Обозначение |
Единицы измерения |
Значение |
||
|---|---|---|---|---|---|
|
Мин. |
Тип. |
Макс |
|||
|
Диапазон рабочих частот |
Δf |
ГГц |
|
2 – 18 |
|
|
КСВН вход / выход |
КСВН |
– |
– |
|
2,0 |
|
Коэффициент усиления в линейном режиме |
Ку |
дБ |
8,5 |
9,0 |
– |
|
Ток потребления |
Iпотр |
мА |
– |
– |
200 |
|
Напряжение питания |
Vdd |
В |
5 |
– |
8 |
|
Выходная мощность Р-1 |
Р-1 |
дБм |
19,0 |
19,5 |
– |
|
Максимальная выходная мощность |
Рмакс |
дБм |
21,5 |
22,5 |
– |
Условное обозначение при заказе
Модуль МС4000 – МКШУ.460871.044 ТУДокументация
