АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

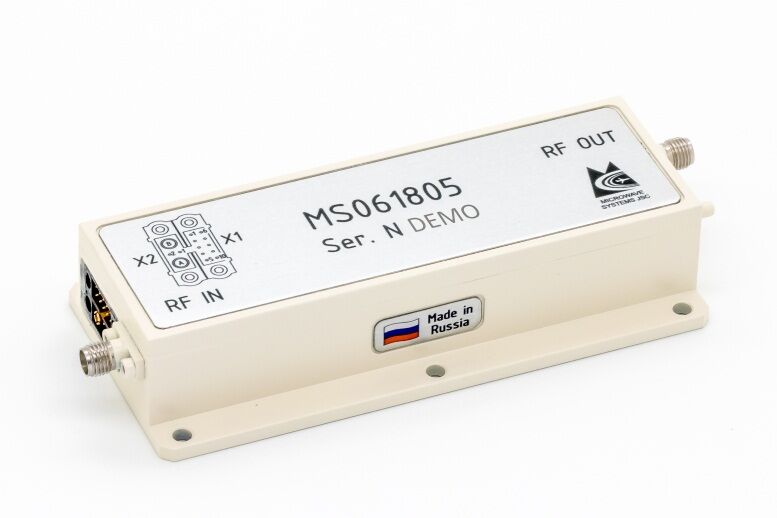

MS061805

6 – 18 ГГц / 5 Вт / 44 дБ

Усилитель MS061805 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 6 до 18 ГГц. Прибор построен на основе современных GaAs транзисторов, монолитных интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии и технологии пассивных ИС на арсениде галлия, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Усилитель спроектирован для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

  • Мгновенная полоса более октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Питание от одного источника питания +9В



Электрические параметры при  T = 25 °C, VDC =+9 В ,  50 Ом

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

F

6

18

ГГц

Выходная мощность в непрерывном режиме

Psat

5



Вт

Выходная мощность при компрессии 2 дБ

P2dB

4,5

6,0

Вт

Коэффициент усиления в линейном режиме

Gss

40

50

дБ

Неравномерность АЧХ

DG



5

дБ

КСВН входа и выхода

VSWR in/out



<2.5



Напряжение питания 1

VDC+

8.6

10

В

Ток потребления по цепи питания 1

I+



6.0

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

128,9 x 51,6 x 23,1

мм

макс

Масса

<0.25

кг

макс

СВЧ соединители

 SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод

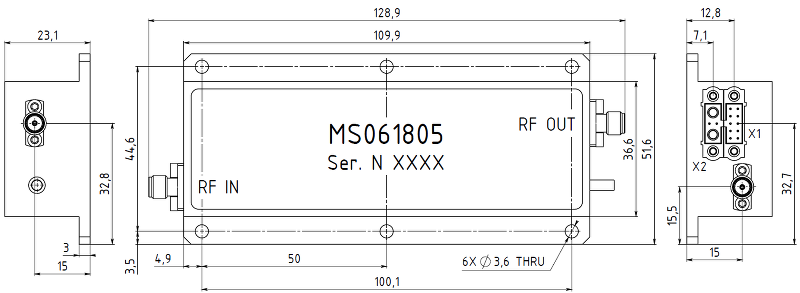

Габаритный чертеж


Условное обозначение при заказе

Прибор MS061805 МКШУ.460871.053 ТУ

Документация

Техническое описание

MS061805. Operation Manual

Дополнительная информация

Power Amplifier Modules. MS061805
