АО "Микроволновые системы"
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

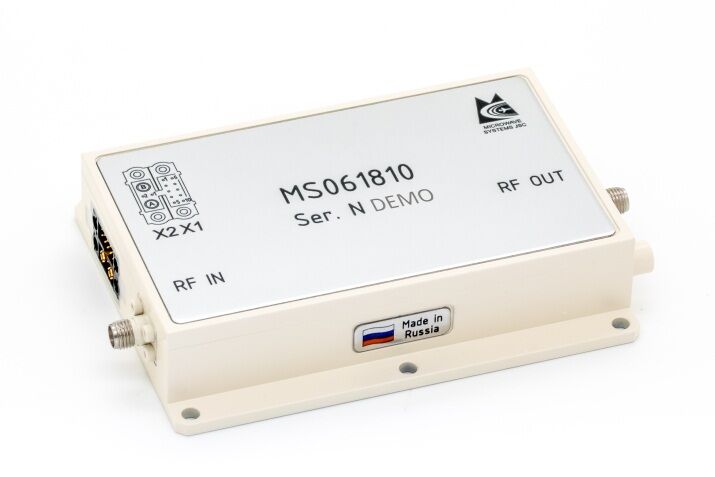

MS061810

6 – 18 ГГц / 10-15 Ватт / 45 дБ

Усилитель MS061810 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 6 до 18 ГГц. Прибор построен на основе современной GaAs и GaN технологии, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

  • Мгновенная полоса 2 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Питание от одного источника питания +27В



Электрические параметры при  T = 25 °C, VDC =+27 В  50 Ом

Параметры

Обозн.

Мин.

Макс.

Ед. изм.

Рабочий диапазон частот

dF

6

18

ГГц

Выходная мощность в режиме насыщения

Psat

12

15

Вт

Выходная мощность при Pвх=3 dBm

P3dBm

10

14

Вт

Коэффициент усиления в линейном режиме

Gss

42

52

дБ

Неравномерность АЧХ

DG



4

дБ

КСВН входа и выхода

VSWR in/out



<2.2



Напряжение питания 1

VDC+

26

30

В

Ток потребления по цепи питания 1

I+



3.5

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

118,9 x 77,6 x 22,1

мм

макс

Масса

<0.35

кг

макс

СВЧ соединители

 SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод

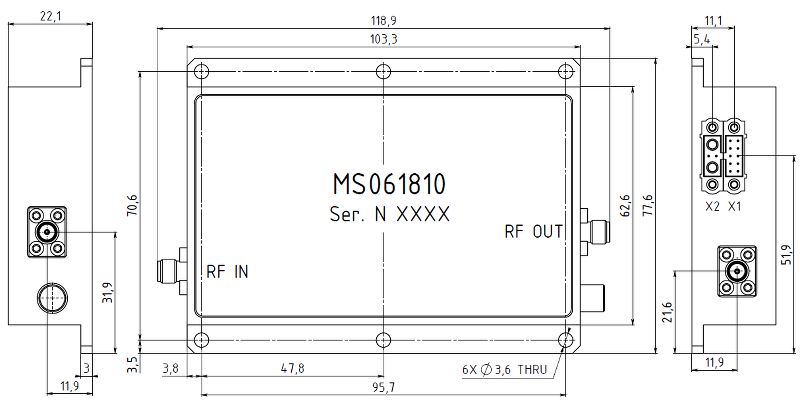

Габаритный чертеж


Условное обозначение при заказе

Прибор MS061810 МКШУ.460871.052 ТУ

Документация

Техническое описание

MS061810. Operation Manual

Дополнительная информация

Power Amplifier Modules. MS061810
