АО «Микроволновые системы»
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

Взлет-3

6 – 18 ГГц / 6 Вт / 50 дБ

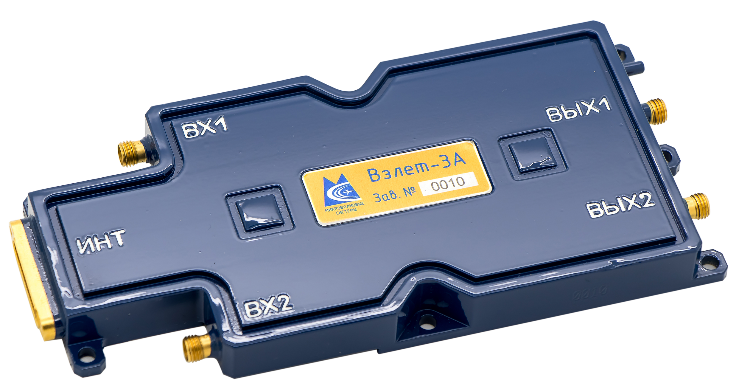

Взлет-3А – двухканальный широкополосный СВЧ усилитель мощности диапазона частот 6 – 18 ГГц с выходной мощностью 6 Вт, коэффициентом усиления 50 дБ и неравномерностью коэффициента усиления ±1.4 дБ. Взлет-3А построен на основе современной GaAs и GaN технологии и обеспечивает высокую надежность и стабильность параметров. Герметичная конструкция обеспечивает работу в условиях воздействия различных ВВФ.

Основные особенности

  • Два канала усиления
  • Выходная мощность каждого канала более 6 Вт
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0.9дБ – 27.9дБ)
  • Встроенные детекторы выходной мощности
  • Встроенный скоростной модулятор питания (300 нс)
  • Температурная компенсация усиления

Применение:

  • Телекоммуникационные системы
  • Измерительное оборудование
  • Широкополосная радиотелеметрия
  • Системы связи
  • Волоконная оптика

Электрические параметры @ T=25°C, VDC =+27 В,  Zs=ZL=50 Ом

Параметры

Обозначение

Мин.

Тип.

Макс.

Ед. изм.

Рабочий диапазон частот

BW

6



18

ГГц

Выходная мощность насыщения

Psat

5

8



Вт

Выходная мощность при Pвх= 0 dBm

P0dBm

5

7



Вт

Коэффициент усиления в линейном режиме

Gss

45

50

55

дБ

Неравномерность АЧХ

DG



±1.4

±2.0

дБ

Изменение усиления в диапазоне -55…+60°C

DGt





5

дБ

КСВН вход / выход

VSWR In/Out



1.6 / 2.3

2.0 / 2.5



Напряжения питания по цепям 1 / 2 / 3

VDC1 / VDC2 /VDC3

26 / 8,5 / -9,5

27 / 9 / -9

30 / 9.5 / -8.5

В

Потребляемый ток @Psat по цепям 1 / 2 / 3

IDD1/ IDD2/ IDD3





3.5 / 3.0 / 0.4

A



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

149.5 x 69.6 x 14

мм

Макс.

Масса

0.28

кг

Макс.

СВЧ соединители

SMA (f)





Вводы питания, модуляции, управления

ИНТ: Розетка 31 контакт, Micro-D, MIL-PRF-83513





Охлаждение

Внешний теплоотвод

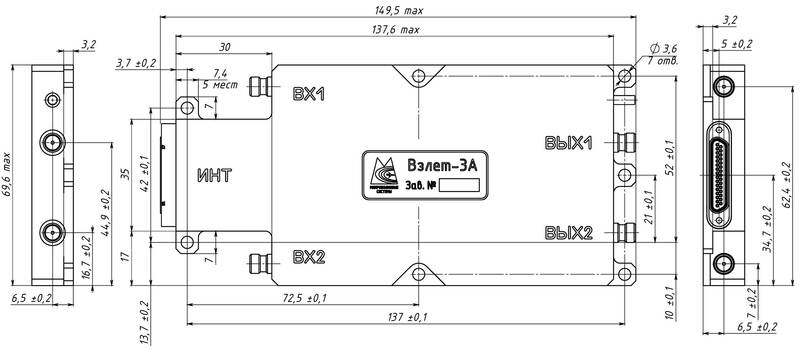

Габаритный чертеж


Документация

Техническое описание (pdf)
