Импульсные усилители мощности

MSN560V

РАЗРАБОТКА

Импульсный усилитель мощности диапазона частот 8 – 11ГГц

Описание

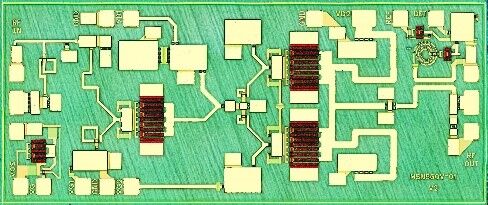

Модуль MSN560V предназначен для усиления импульсных сигналов в диапазоне частот от  7,8 до 10,5 ГГц в предварительных и оконечных каскадах передающих устройств Х‑диапазона, а также в других радиотехнических устройствах. Изделие выполнено на основе GaN HEMT процесса с топологической нормой 0.25 мкм.


Основные особенности:

  • Диапазон рабочих частот 8 – 11 ГГц
  • Коэффициент усиления малосигнальный 20дБ
  • Выходная импульсная мощность 41 дБм (P5дБ)
  • Детектор выходной мощности
  • Напряжение питания +24 В,
  • Напряжение смещения –2.0 В
  • 100% контроль НЧ и СВЧ параметров
