1 Февраля 2010
Гармаш С.В., Кищинский А.А., Маркинов Е.Г. Доклад опубликован в материалах 19 Крымской конференции "СВЧ техника и телекоммуникационные технологии", Севастополь, Вебер, 2009 г.
Широкополосный транзисторный усилитель С-диапазона (4-8 ГГц) с выходной мощностью 10 вт



Гармаш С.В., Кищинский А.А., Маркинов Е.Г.

mwsystems@mwsystems.ru

Доклад опубликован в материалах 19 Крымской конференции "СВЧ техника и телекоммуникационные технологии", Севастополь, Вебер, 2009 г.



 Аннотация. В докладе изложены результаты разработки и экспериментального исследования усилителя мощности диапазона частот 4-8 ГГц с выходной мощностью в линейном режиме более 8 Вт. Приведены экспериментальные характеристики усилителя, особенности построения, конструкции и технологии сборки.



I. Введение



Современные усилители диапазона 4-8 ГГц с уровнями мощности 8-10 Вт и выше являются редкими и дорогими приборами, разрабатываются и выпускаются немногими фирмами (CTT, Microwave Power Inc., Cernex, Amplifier Research). Такие усилители строятся, как правило, на GaAs p-HEMT транзисторах с выходной мощностью 1-2 Вт. При этом для достижения требуемой мощности суммируется мощность 8-16 транзисторных усилительных элементов. Целью данной работы являлась разработка простой и технологичной конструкции широкополосного усилителя в С-диапазоне с числом каналов суммирования не более четырех, что обеспечивает снижение стоимости прибора и увеличение КПД.



II. Основная часть



Структурная схема разработанного усилителя приведена на рисунке 1. Усилитель состоит из узла защиты УЗ, двух каскадов предварительного усиления ГИС-1 и ГИС-2, двух выходных каскадов ГИС-3, включенных по балансной схеме с помощью мостов Ланге, и направленного детектора выходной мощности НД. Конструктивно усилитель представляет собой металлический корпус, в котором установлены вышеупомянутые элементы в виде отдельных заменяемых ячеек, выполненных по гибридно-интегральной технологии.




Рисунок 1. Структурная схема усилителя
Figure 1. Amplifier block scheme



Узел защиты защищает прибор от воздействия наводок сетевого напряжения и помех высокого уровня мощности (до 2 Вт в непрерывном режиме) на входе. Он состоит из ФВЧ, выполненного на отдельной плате, с высоковольтными



Параметры Типы усилительных каскадов
ГИС-1 ГИС-2 ГИС-3
Выходная мощность
насыщения, Вт
0,3-0,38 2,5-3,5 5,1-7,5
Выходная мощность
при компрессии 1 дБ,
Вт
0,25-0,3 2-2,8 5-7
Коэффициент
усиления, дБ
10,5-11,5 10-12 8,2-9,4
Неравномерность
АЧХ, дБ
0,7 1,5-2 1-1,2
Коэффициент шума,
дБ
<2,7
КПД, %   25-30 34-40
Ток потребления, мА 120 800-1000 1000-
1900
Таблица 1

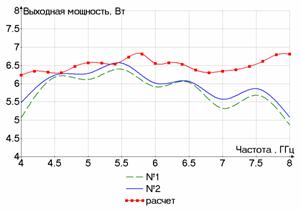

Рисунок 3. Частотные характеристики выходной мощности ГИС-3
Figure 3. Output chain power-frequency characteristics



При проектировании каскадов ГИС-2 и ГИС-3 использовались нелинейные модели типа MATERKA используемых в них транзисторов. Построение моделей осуществлялось на основании точных измерений S-параметров, статических и импульсных вольтамперных характеристик (ВАХ) транзисторов по методике, описанной в [3]. Измеренные стоковые импульсные ВАХ (длительность импульса 100 нс) транзистора предвыходного каскада (ГИС-2) приведены на рисунке 4.




Рисунок 4. Импульсные ВАХ транзистора
Figure 4. 2400 um transistor pulse IV characteristics



Разработанный усилитель в полосе частот 4-8 ГГц имеет следующие параметры: коэффициент усиления 30-31 дБ, неравномерность АЧХ не более 1 дБ (на рисунке 5 приведены АЧХ в режиме малого и конденсаторами, и ограничителя мощности на p-i-n диодах [1].



Предварительный каскад ГИС-1 обеспечивает низкий коэффициент шума усилителя. Он построен по балансной схеме, транзисторы включены по схеме с автосмещением и работают в линейном режиме (в расчетах использовалась линейная модель от производителя). Согласующие цепи (СЦ) транзисторов и мосты Ланге выполнены на платах из поликора (Al2O3) толщиной 0,5 мм. Транзисторы установлены на выступе рамы.



Предварительный балансный каскад ГИС-2 обеспечивает «раскачку» выходных каскадов. Транзисторы (GaAs p-HEMT с затвором 0.3 х 2400 мкм) работают в нелинейном режиме. Для уменьшения паразитной индуктивности в цепи затвора транзисторов использованы балочные перемычки, выполненные по технологии, описанной в [2]. СЦ транзисторов и мосты Ланге выполнены на платах из поликора толщиной 0,25 мм. Транзисторы установлены на выступе рамы.



Выходной каскад ГИС-3 также реализован по балансной схеме. Мосты Ланге выполнены на поликоровых платах толщиной 0,5 мм, с пленочными радиальными нагрузками повышенной мощности. СЦ транзисторов реализованы на платах из поликора толщиной 0,25 мм. Транзисторы (GaAs p-HEMT с затвором 0.3 х 4000 мкм) установлены на выступе рамы. Фотография узла приведена на рисунке 2.

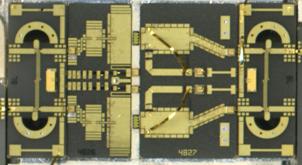

Рисунок 2. Выходной балансный каскад
Figure 2. Output balanced amplifier chain



Параметры всех трех усилительных каскадов приведены в таблице 1. На рисунке 3 изображены расчетная и экспериментальная частотные характеристики выходной мощности ГИС-3 при фиксированной входной мощности 1 Вт.



Выходные мосты Ланге реализованы на поликоре толщиной 0,5 мм, с пленочными радиальными нагрузками, и имеют потери на деление/суммирование не более 0,5 дБ.



Направленный детектор выходной мощности выполнен на поликоровой плате толщиной 0,5 мм. Имеет потери пропускания не более 0,3 дБ и уровень напряжения на нагрузке 1 кОм 0,9-1,0 В.





Таблица 1

Параметры Типы усилительных каскадов
ГИС-1 ГИС-2 ГИС-3
Выходная мощность насыщения, Вт 0,3-0,38 2,5-3,5 5,1-7,5
Выходная мощность при компрессии 1 дБ, Вт 0,25-0,3 2-2,8 5-7
Коэффициент усиления, дБ 10,5-11,5 10-12 8,2-9,4
Неравномерность АЧХ, дБ 0,7 1,5-2 1-1,2
Коэффициент шума, дБ <2,7
КПД, %   25-30 34-40
Ток потребления, мА 120 800-1000 1000-1900

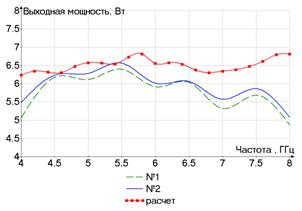

Рисунок 3. Частотные характеристики выходной мощности ГИС-3
Figure 3. Output chain power-frequency characteristics





При проектировании каскадов ГИС-2 и ГИС-3 использовались нелинейные модели типа MATERKA используемых в них транзисторов. Построение моделей осуществлялось на основании точных измерений S-параметров, статических и импульсных вольтамперных характеристик (ВАХ) транзисторов по методике, описанной в [3]. Измеренные стоковые импульсные ВАХ (длительность импульса 100 нс) транзистора предвыходного каскада (ГИС-2) приведены на рисунке 4.




Рисунок 4. Импульсные ВАХ транзистора
Figure 4. 2400 um transistor pulse IV characteristics





Разработанный усилитель в полосе частот 4-8 ГГц имеет следующие параметры: коэффициент усиления 30-31 дБ, неравномерность АЧХ не более 1 дБ (на рисунке 5 приведены АЧХ в режиме малого и большого сигналов), выходная мощность при компрессии 1 дБ 8-12 Вт, КПД по добавляемой мощности при компрессии 1 дБ 22-28%, коэффициент шума не более 5 дБ, КСВН входа и выхода не более 1.5, ток потребления по цепи «+9В» не более 5 А. Прибор имеет габариты 74мм*190мм*20мм и массу не более 400 г.

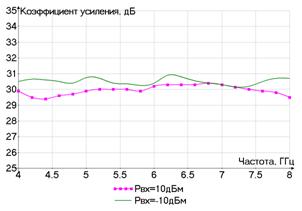

Рисунок 5. АЧХ усилителя
Figure 5. Amplifier’s SS and LS gain characteristics





III. Заключение



Разработан усилитель мощности диапазона 4-8 ГГц с выходной мощностью 10±2 Вт с использованием схемы суммирования мощностей четырех дискретных транзисторов. Данный прибор может служить базовым элементом для построения усилительных модулей с мощностью 25-30 Вт.



IV. Список литературы



  1. Аболдуев И.М. и др. Широкополосный ограничитель мощности. Материалы 15-й Международной Крымской конференции «СВЧ техника и телекоммуникационные технологии» 2005 г, стр. 187-188.
  2. Иовдальский В.А. и др. Совершенствование технологии соединений ГИС СВЧ. Материалы IV Международной конференции. СевКавГТУ, Ставрополь, 2002 г.
  3. Кищинский А.А. и др. Комплекс программных средств для быстрого получения нелинейных моделей ПТШ на основе результатов измерений S-параметров и импульсных вольтамперных характеристик. Материалы 8-й Международной Крымской конференции «СВЧ техника и телекоммуникационные технологии» 1998 г., стр. 362-365.
