АО «Микроволновые системы»
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

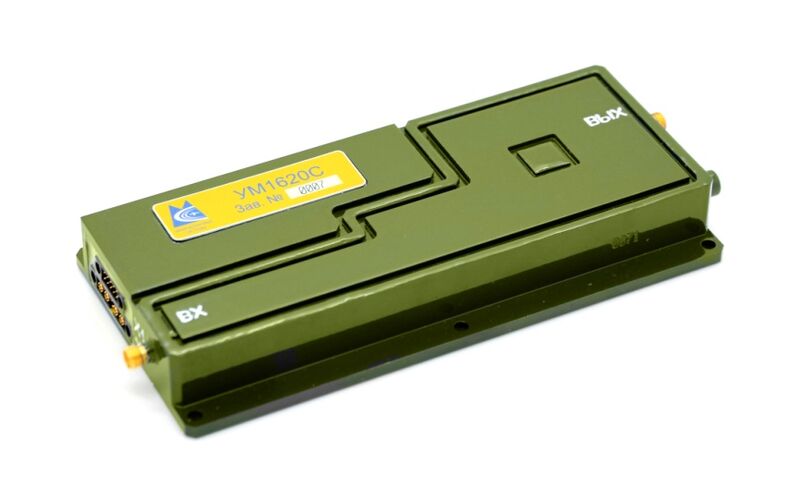

УМ1620C

СНЯТ С ПРОИЗВОДСТВА 15.03.23
Рекомендуемая замена - MS010625

Усилитель УМ1620С предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 1 до 6 ГГц. Прибор построен на основе современных GaAs и GaN транзисторов, монолитных  интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.



Основные особенности

  • Мгновенная полоса 2,5 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (0,9дБ ÷ 27,9 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Высокая надежность и стойкость к ВВФ





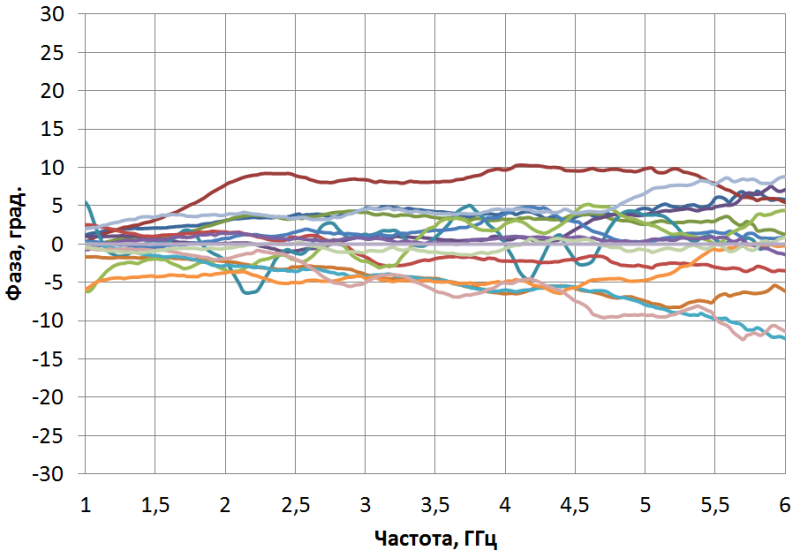

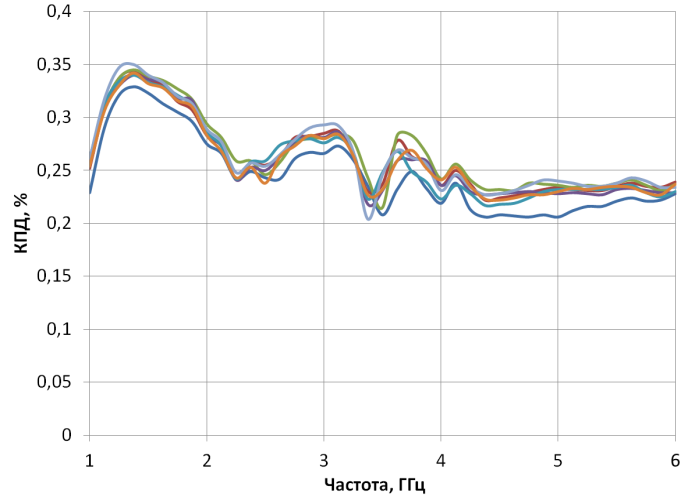

Электрические параметры при T=25°С, VDC1+ =+27 В, VDC2+ =+9 В , VDC- = -9 В, 50 Ом

Параметры

Обозначение

Мин.

Тип.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

1



6

ГГц

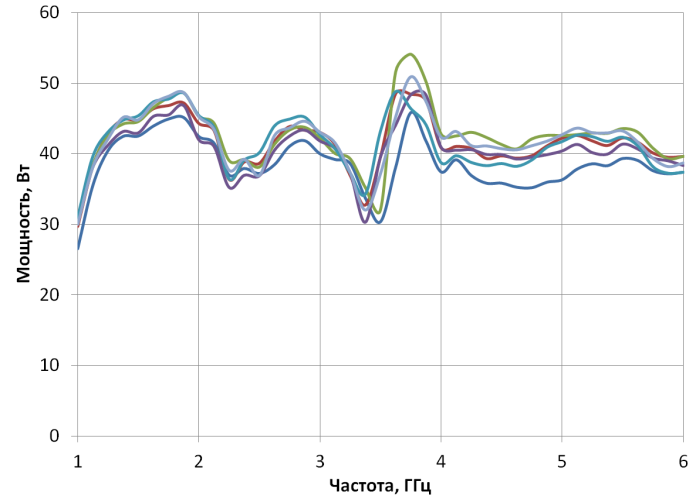

Выходная мощность при Рвх = 2 мВт в непрерывном режиме

Psat

28

40



Вт

Коэффициент усиления в линейном режиме

Gss

54

60

64

дБ

Неравномерность АЧХ

DG





5,0

дБ

Изменение усиления в диапазоне -60…+60°C

DGt





±1,5

дБ

КСВН входа и выхода

VSWR in/out





<2,5



Напряжение питания 1

VDC1+

26,0



30,0

В

Ток потребления по цепи питания 1

I+





7,5

А

Напряжение питания 2

VDC2+

8,5



10

В

Ток потребления по цепи питания 2

I+





0,7

А

Напряжение питания 3

VDC-

-10



-8.6

В

Ток потребления по цепи питания 3

I-





<0,15

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

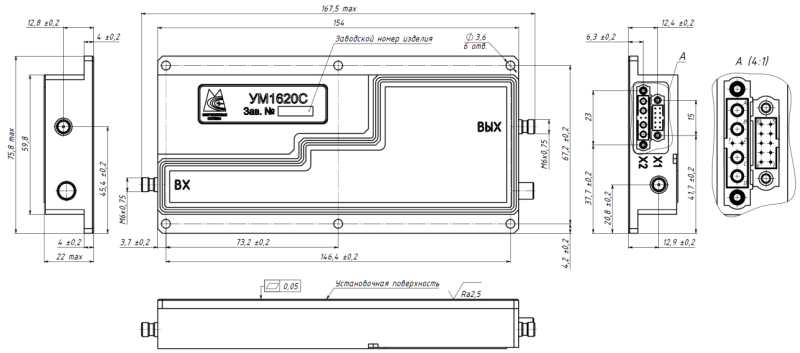

Габаритные размеры

167,5 x 75,8 x 22,0

мм

макс

Масса

<0,5

кг

макс

СВЧ соединители

3.5/1.52 (СРГ50-751ФВ) или SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод








Документация

Техническое описание

MS010625. Operating Manual

Дополнительная информация

MS010625 (Мощные широкополосные усилители )

MS010625 (Power Amplifier Modules)

Публикации. Cовременные твердотельные СВЧ-модули. Новые разработки компании "Микроволновые системы"

Публикации. Усилитель СВЧ мощности диапазона 1—6 ГГц с выходной мощностью 30 Вт на основе GaN транзисторных балансных схем
