АО «Микроволновые системы»
Разработка и производство твердотельных модулей СВЧ

Мощные широкополосные СВЧ-усилители

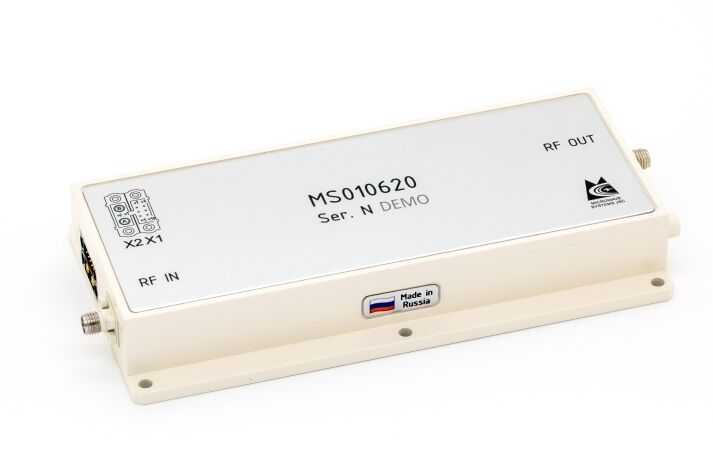

MS010620

СНЯТ С ПРОИЗВОДСТВА 15.03.23
Рекомендуемая замена - MS010625

1 – 6 ГГц / 30 - 40 Вт / 59 дБ

Усилитель MS010620 предназначен для усиления и управления амплитудой непрерывных, импульсных и модулированных сигналов в диапазонах частот от 1 до 6 ГГц. Прибор построен на основе современных GaAs и GaN транзисторов, монолитных  интегральных схем, обеспечивает высокое и равномерное усиление в широкой полосе частот, широкий динамический и температурный диапазоны, высокую выходную мощность. Исключительные технические параметры и высокая надежность обеспечены использованием современной тонкопленочной ГИС технологии, высоконадежными комплектующими ведущих мировых производителей, герметичной конструкцией. Прибор предназначен для различных промышленных применений: измерительная техника, системы связи и т.д.

Основные особенности

  • Мгновенная полоса 2,5 октавы
  • Малые габариты и масса
  • Цифровое 5-разрядное управление усилением (1дБ ÷ 31 дБ)
  • Тонкопленочная ГИС и МИС технология
  • Встроенный детектор выходной мощности
  • Встроенный скоростной (300 нс) модулятор питания
  • Температурная компенсация усиления
  • Питание от одного источника питания +27В



 Электрические параметры при  T=25°C, VDC=+27 В, 50 Ом

Параметры

Обозначение

Мин.

Тип.

Макс.

Ед. изм.

Рабочий диапазон частот

DF

1



6

ГГц

Выходная мощность при Рвх = 2 мВт в непрерывном режиме

Psat

30

40



Вт

Коэффициент усиления в линейном режиме

Gss

55

59

65

дБ

Неравномерность АЧХ

DG



3,0

5,0

дБ

КСВН входа и выхода

VSWR in/out





<2,5



Напряжение питания

VDC

26,0



30,0

В

Ток потребления

I+





7,0

А



Параметры конструкции

Параметры

Значения

Ед. изм.

Огранич.

Габаритные размеры

168,1 x 78,2 x 23,8

мм

макс

Масса

<0,45

кг

макс

СВЧ соединители

 SMA(f)





Вводы питания, модуляции, управления

Разъемы Harwin





Охлаждение

Внешний теплоотвод

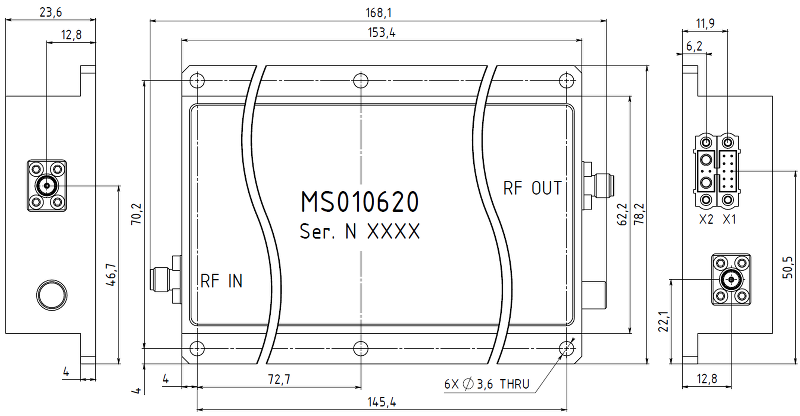

Габаритный чертеж


Документация

Техническое описание

MS010620. Operation Manual

MS010625. Operation Manual

Дополнительная информация

Power Amplifier Modules. MS010620

Мощные широкополосные усилители. MS010625

Power Amplifier Modules. MS010625

Публикации. Cовременные твердотельные СВЧ-модули. Новые разработки компании "Микроволновые системы"

Публикации. Усилитель СВЧ мощности диапазона 1—6 ГГц с выходной мощностью 30 Вт на основе GaN транзисторных балансных схем

Publications. 1-6 GHz 35W Balanced GaN-HEMT Power Amplifier with Innovative Quadrature Couplers

Публикации. Балансный GAN-HEMT усилитель с выходной мощностью 35 Вт в диапазоне частот 1-6 ГГц с инновационными квадратурными мостами
